光電轉速傳感器的測量原理

反射型光電轉速傳感器適應微小物體，特別是微小旋轉體的測量。由于傳感器內裝有光源、感光元件以及放大器等，因此體積很小，使用起來很方便。光源是經過頻率調制的，所以抗干擾性很強，可供用戶測量時確認工作狀態。

從光源發射出來的脈沖光，經過被檢測物體的反射，為光電晶體管接收，隨后經過交流放大器放大到適當?shù)碾娖胶?，進行檢波和積分，再轉換成直流電壓信號。波形整形與一定的直流電壓相比較，高于此值，輸出為Hi，低于此值，輸出為Lo。光電傳感器的狀態指示燈輸出高電平Hi時，LED點亮，輸出低電平Lo時， LED不亮，用來作為狀態確認。

光電傳感器是采用光電元件作為檢測元件的傳感器。它首先把被測量的變化轉換成光信號的變化，然后借助光電元件進一步將光信號轉換成電信號。光電傳感器一般由光源、光學通路和光電元件三部分組成。

光電轉速傳感器分類

⑴槽型光電傳感器 把一個光發射器和一個接收器面對面地裝在一個槽的兩側的是槽形光電。發光器能發出紅外光或可見光，在無阻情況下光接收器能收到光。但當被檢測物體從槽中通過時，光被遮擋，光電開關便動作。輸出一個開關控制信號，切斷或接通負載電流，從而完成一次控制動作。槽形開關的檢測距離因為受整體結構的限制一般只有幾厘米。

⑵對射型光電傳感器 若把發光器和收光器分離開，就可使檢測距離加大。由一個發光器和一個收光器組成的光電開關就稱為對射分離式光電開關，簡稱對射式光電開關。它的檢測距離可達幾米乃至幾十米。使用時把發光器和收光器分別裝在檢測物通過路徑的兩側，檢測物通過時阻擋光路，收光器就動作輸出一個開關控制信號。

⑶反光板型光電開關 把發光器和收光器裝入同一個裝置內，在它的前方裝一塊反光板，利用反射原理完成光電控制作用的稱為。

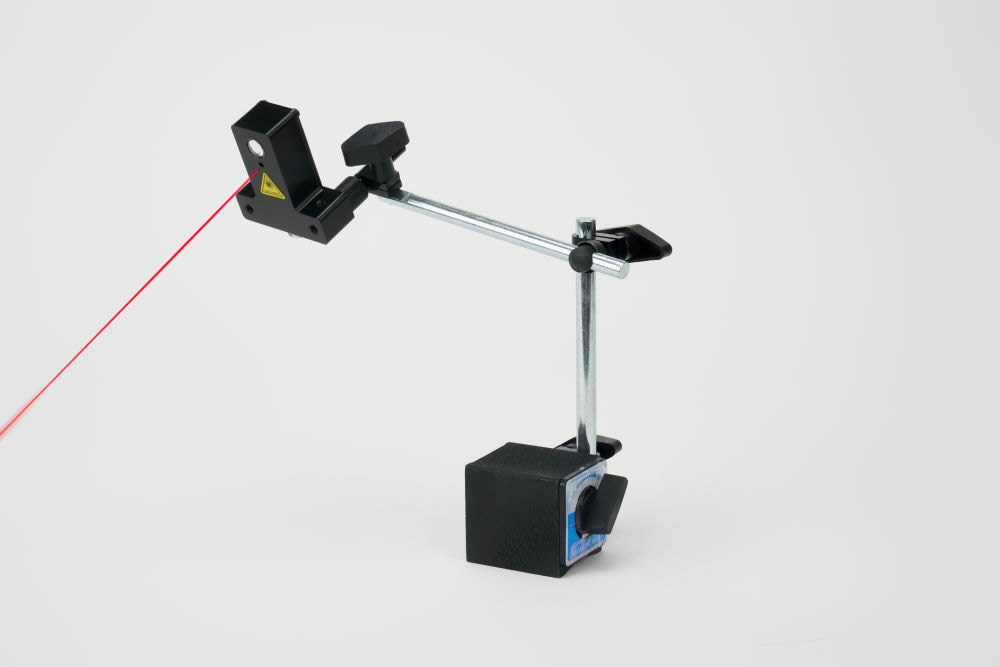

上海峰志儀器有限公司現貨銷售美國蒙那多公司生產的光電轉速傳感器ROS-W和激光轉速傳感器ROLS-W,。
