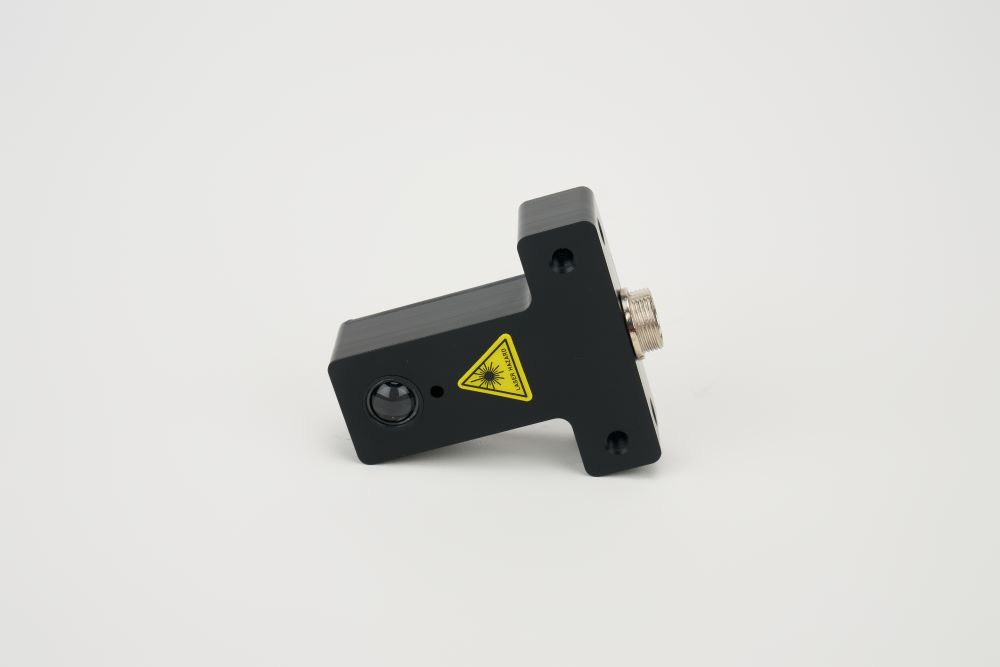

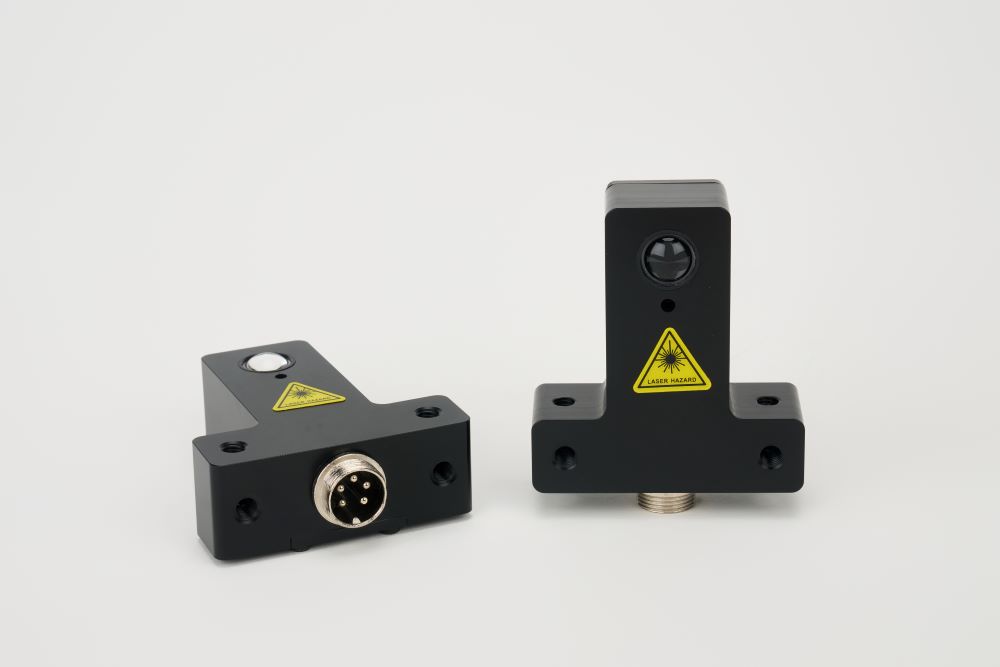

激光轉速傳感器ROLS-5PW

激光轉速傳感器又叫轉速光電傳感器、轉速傳感器、激光轉速光電探頭，激光轉速傳感器通過激光發射器發射激光，照射旋轉物體，物體將激光反射回來，激光接收器將反射回來的脈沖信號進行濾波放大運算。能夠遠距離測量各種旋轉物體的轉速。

Remote Optical Laser Sensor ROLS-5PW特點：

? 內置高頻濾波器，不受環境光線干擾

? 大功率激光，測量距離可達7米

? 內置防反接和穩壓保護電路

? 大直徑反射透鏡，能夠檢查到微弱信號

?將激光發射器和接收器以及信號放大器融合在一起，功能好，精度高，而且小型輕量。

?由于是非接觸式檢測，對測量對象物完全不加載負荷。

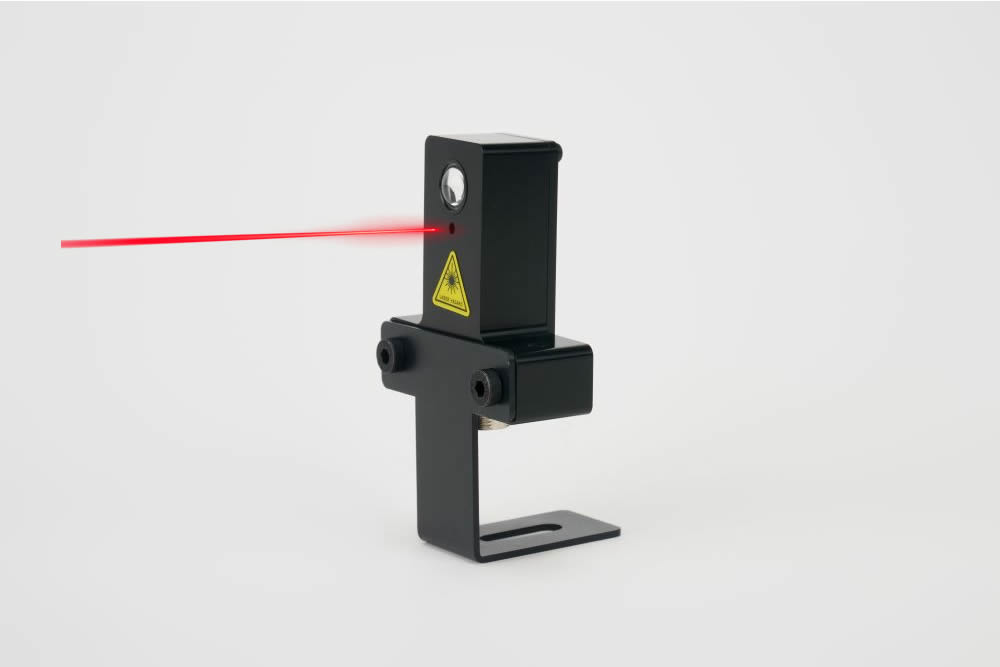

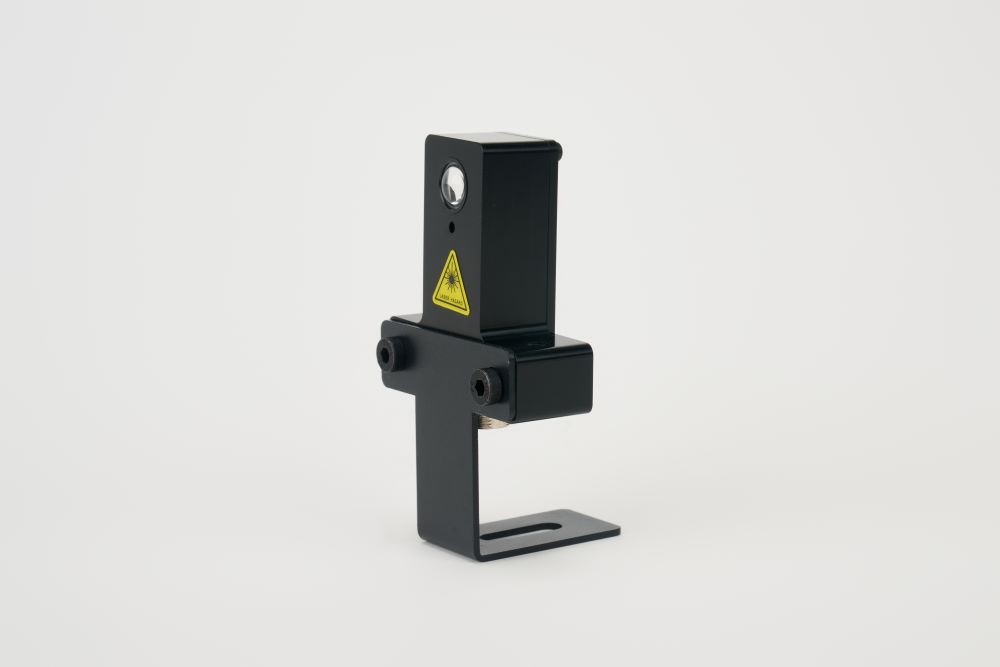

?<可選擇L型夾具，小型而且便于安裝，占空間小。

?使用便于定位的650nm激光，另外背部有信號指示燈。

激光轉速傳感器ROLS-5PW技術參數：

輸出信號/Output：脈沖輸出/pulse output

測量范圍/Range：1-300000rpm（1-5000Hz）

測量距離/Operation distance：7米/Up to 7 m

供電電壓/Power supply：直流5 V

工作電流/Current：< 30 mA

短路保護/Short circuit protection：有/Yes

反向保護/Reverse Voltage protection：有/Yes

過電壓保護/Over-Voltage protection：15V 1分鐘/15 V - 1 minute

工作溫度/Operation Temp：-10 - 50°C

保存溫度/Storage Temp：-40 - 85°C

防護等級/Protection grade：IP60

抗沖擊等級/Impact resistance：IEC 60028-27

材料/Material：尼龍/Nylamid

質量/Weight：38 g

延長電纜/Extension cable：up to 100 m

標準配置/Accessories：2.4米電纜，反光貼紙、安裝支架

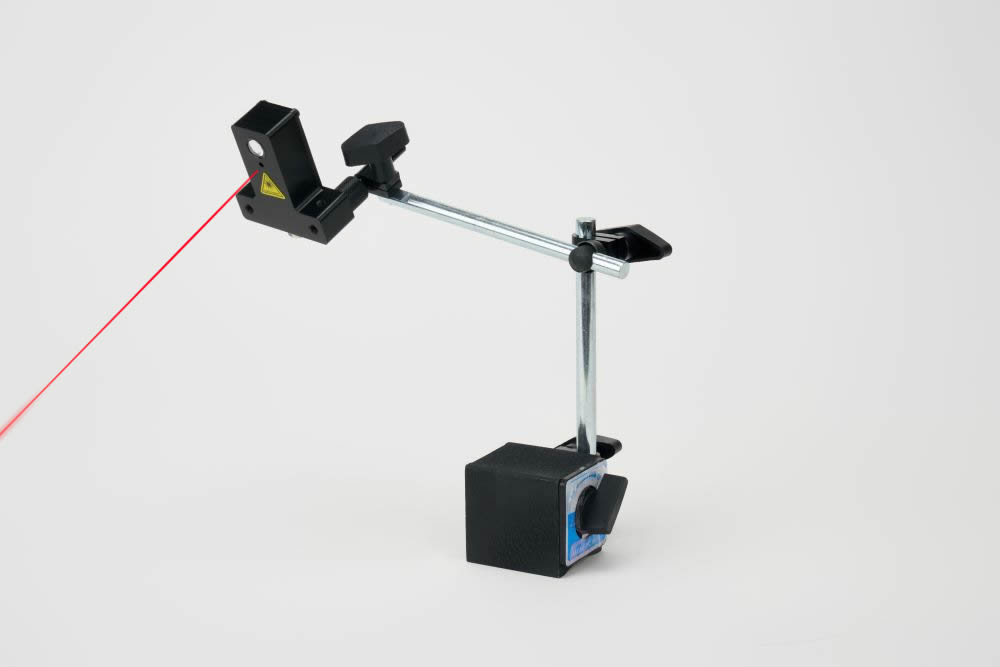

可選配件/Optional Accessories：磁性底座/Magnetic base

連接器接線Connector configuration：

棕色線：電源5V, 黑色線: 信號線, 藍色線：接地

激光轉速傳感器ROLS-5PW選型表：

備注：

1.TTL信號：

TTL信號就是電平信號，是指用電平值表示的信號。TTL電平信號規定，+5V等價于邏輯“1”，0V等價于邏輯“0”(采用二進制來表示數據時)。這樣的數據通信及電平規定方式，被稱做TTL（晶體管-晶體管邏輯電平）信號系統。

2.激光安全使用指南

激光二極管：輸出功率：＜2毫瓦，波長：650nm，激光危害分類：2級激光危害

?光束對眼睛的傷害-不要直視直射光束或反射光束；可在25英尺（7.5米）外造成眼部損傷。

?飛行員和駕駛員的視覺干擾：切勿將激光指向飛機或車輛；這是不安全和非法的。
