美國蒙那多（monarch instrument）激光轉速傳感器ROLS-W接線方法如下：

棕色線為轉速傳感器的供電線，接供電電源正極，藍色線接供電電源負極，黑色線為信號輸出。

ROLS-P轉速傳感器是3.5mm立體聲插頭，是能夠適配蒙那多自供電模塊SPLS-115和ACT-1B和ACT-3X面板式轉速表，同時也可以為PLT200激光轉速表, PLS, dax, dbx, DBL, pbx, PBL, Nova-Pro 300, Nova-Pro 500便攜式頻閃儀做為外觸發(fā)的信號源。如果買到了ROSL-P轉速傳感器，又要連接自己的轉速顯示表或PLC設備，那么剪掉3.5插頭，里面有三根線，紅色線為信號線，黑色線為電源正極，屏蔽線為電源負極。

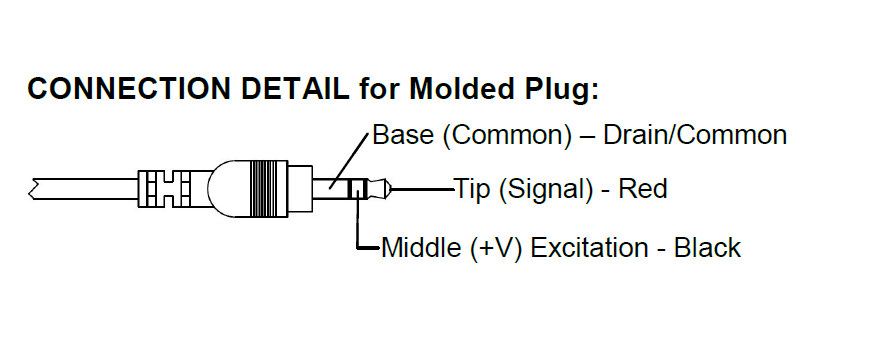

ROLS-P轉速傳感器塑膠插頭的連接示意圖：

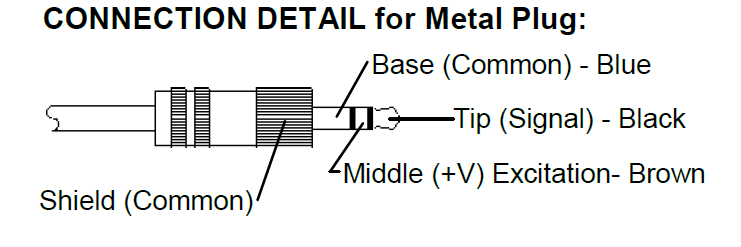

ROLS-P轉速傳感器金屬插頭的連接示意圖：

monarch rols24-w轉速傳感器為24v供電的激光轉速傳感器，需要24v直流電源供電！

ROLS系列轉速傳感器產品說明書下載地址：

ROLS系列轉速傳感器產品說明書1071-4851-113.pdf
