美國蒙那多ROLS轉速激光傳感器

速度范圍：1-250000 RPM

紅光激光器：2級（根據IEC 60825-1-2014），大激光輸出大1mW，激光波長650nm（可見紅色）

電源：3.3–15 V dc，0.13w，大0.4W，ROLS24-W:24 V dc±10%，大0.4W

工作溫度：-10°C至70°C

標準電纜：2.4米，（可加長到7.6米）

標準配置：帶防松螺母的安裝支架和3.6米T-5反光帶

激光轉速傳感器ROLS-P和ROLS-W的區別:

ROLS-P型：遠距離光學激光傳感器，帶2.4米電纜、3.5 mm電話插頭、帶防松螺母的安裝支架和3.6米T-5反光帶

ROLS-P-25型：遠距離光學激光傳感器，帶7.6米電纜、3.5 mm電話插頭、帶防松螺母的安裝支架和3.6米T-5反光帶

ROLS-W型：遠距離光學激光傳感器，帶2.4米電纜、3根鍍錫引線、帶防松螺母的安裝支架和3.6米T-5反光帶

ROLS24-W型：遠距離光學激光傳感器，具有24 V直流輸入電源、2.4米電纜、3根鍍錫引線、帶防松螺母的安裝支架和3.6米T-5反射帶

ROLS24-W-25型：遠距離光學激光傳感器，具有24 V直流輸入電源、7.6米電纜、3根鍍錫引線、帶防松螺母的安裝支架和3.6米T-5反光帶

美國蒙那多（美國monarch instrument）Monarch遠程光學激光傳感器（激光）ROLS具有極強的通用性，能夠在很長的距離內（線長25英尺）工作。ROLS-W激光轉速傳感器（鍍錫線終端）和ROLS-P（1/8英寸電話插頭終端）是帶螺紋的不銹鋼遠程光學傳感器，帶有可見的紅色激光光源。讀取1-250,000 RPM。這些傳感器都具有“目標”綠色LED指示燈。

美國蒙那多ROLS激光傳感器有4個型號：

ROLS-W（有線），
ROLS-P（1/8英寸電話插頭），
ROLS24-W（有線，24 VDC輸入電源），
ROLS-P-25（1/8英寸電話插頭，帶25'電纜）

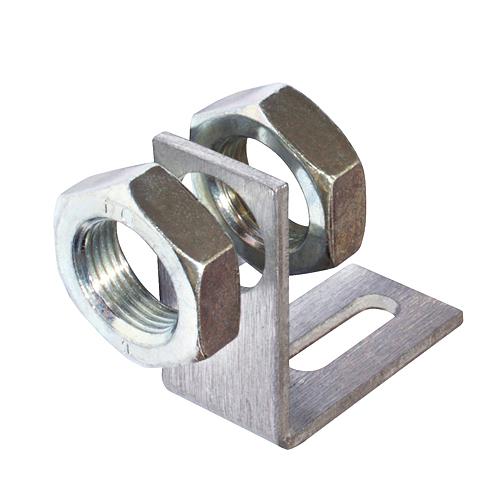

美國蒙拿多ROLS激光傳感器的安裝支架和螺母：

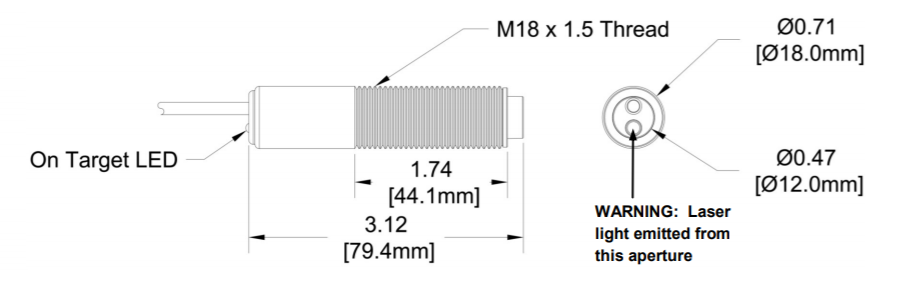

美國蒙拿多ROLS激光傳感器的產品尺寸：

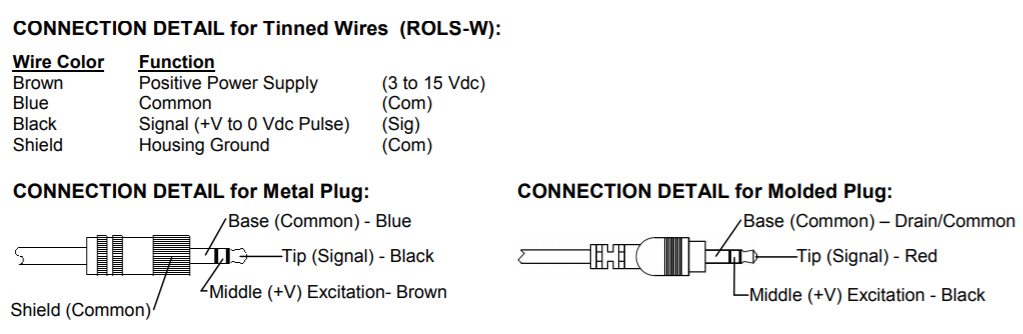

美國蒙拿多ROLS激光傳感器的接線方法：

美國蒙那多ROLS - 遠程光學轉速激光傳感器

ROLS-五種型號可供選擇！

產品均包括一根 8 英尺長的電纜、帶卡入螺母的安裝支架和 12 英寸的 T-5 反光膠帶。ROLS-P-25 和 ROLS24-W-25 包括一根 25 英尺長的電纜。

Five Models to choose from!

All include an 8 ft. cable, mounting bracket with jam nuts, and 12 inches of T-5 Reflective Tape. ROLS-P-25 and ROLS24-W-25 include a 25 ft. cable.

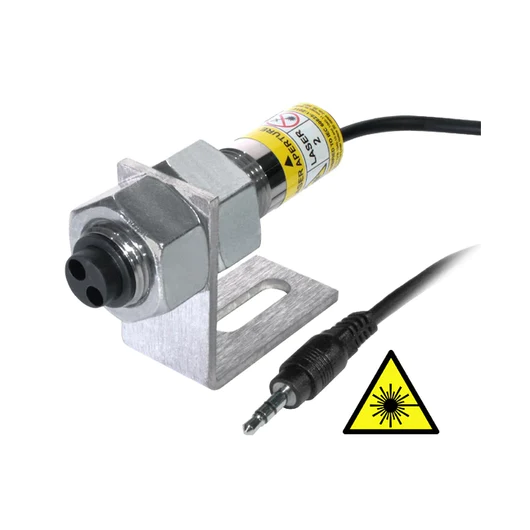

上圖為ROLS-P和ROLS-P-25激光轉速傳感器的的外觀

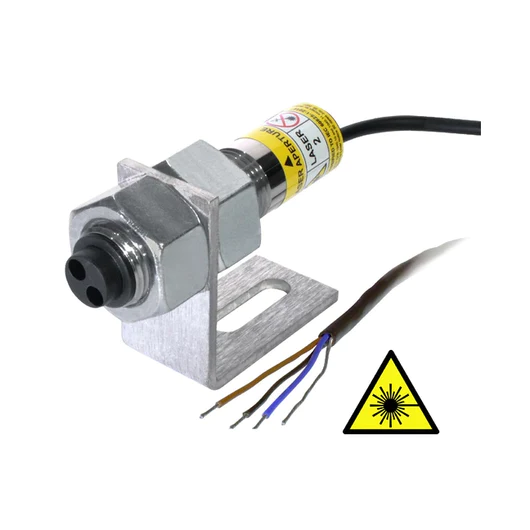

上圖為ROLS-W 、ROLS24-W和ROLS24-W-25激光轉速傳感器的外觀

Description

1-250,000 RPM. Extremely versatile and able to work over long distances (up to 25 feet). The ROLS-W (tinned wire termination) and ROLS-P (1/8" phone plug termination) are threaded stainless steel remote optical sensors with a visible red laser light source. All these sensors have the On-Target green LED Indicator.

Model ROLS-P: Remote Optical Laser Sensor with 8 ft. cable, 1/8" [3.5 mm] phone plug connector, mounting bracket with jam nuts, and 12 inches of T-5 Reflective Tape

Model ROLS-P-25: Remote Optical Laser Sensor with 25 ft. cable, 1/8" [3.5 mm] phone plug connector, mounting bracket with jam nuts, and 12 inches of T-5 Reflective Tape

Model ROLS-W: Remote Optical Laser Sensor with 8 ft. cable, 3 tinned leads, mounting bracket with jam nuts, and 12 inches of T-5 Reflective Tape

Model ROLS24-W: Remote Optical Laser Sensor with 24 V dc input power, 8 ft. cable, 3 tinned leads, mounting bracket with jam nuts, and 12 inches of T-5 Reflective Tape

Model ROLS24-W-25: Remote Optical Laser Sensor with 24 V dc input power, 25 ft. cable, 3 tinned leads, mounting bracket with jam nuts, and 12 inches of T-5 Reflective Tape

技術參數以英文為準：

遠程光學激光傳感器具有可見的紅色激光光源和目標指示器上的綠色LED。2級激光源在設置過程中充當瞄準裝置，可以在距離旋轉物體大偏移角度為60度的情況下測量1-250000 RPM的速度，距離可達25英尺。

傳感器安裝在303不銹鋼螺紋管中，配有90度安裝支架、防松螺母和8英尺屏蔽電纜。ROLS-P配有一個3.5毫米（1/8英寸）外螺紋立體聲插頭適配器。ROLS-W配有4根鍍錫電線。

規格：

速度范圍：1-250000 RPM

照明：可見紅色激光，2級

激光規范：分類：2級（根據IEC 60825-1 Ed 1.2 2001-8）

符合FDA關于激光產品的性能標準，但根據激光的偏差除外，2001年7月26日第50號通知。

大激光輸出：1mW

脈沖持續時間：連續

激光波長：650 nm

光束發散度：<1.5 mrad

梁直徑：4 x 7 mm，典型高度為2米

激光二極管壽命：8000工作小時MTBF（1年保修）

目標指示器上：導線端蓋上的綠色LED

工作范圍：高達25英尺[7.6米]，偏離目標60度

功率要求：3.0-15 Vdc，0.13W

輸出：目標存在時的正脈沖–輸出電壓=電源電壓

可選–開路集電極或TTL脈沖，負脈沖（聯系工廠）

工作溫度：14°F至158°F[-10°C至70°C]

濕度：溫度高達88°F[31°C]時的大相對濕度為80%，線性下降至50%

104°F[40°C]時的相對濕度

連接：3.5 mm[1/8英寸]公立體聲插頭（ROLS-P）或鍍錫導線（ROLS-W）

電纜長度：8英尺[2.4米]

材料：303不銹鋼，配有兩個M18鎖緊螺母和安裝支架

鏡頭：丙烯酸塑料

尺寸：螺紋管3.12英寸x 0.71英寸直徑[M18 x 1.5 x 79.4 mm]長

激光輻射

避免眼睛直接接觸

2類激光產品

大輸出功率：1mW

發射波長：650nm

SAFEGUARDS AND PRECAUTIONS:

DESCRIPTION:

The Remote Optical Laser Sensor has a visible red laser light source and green LED on-target indicator. The class 2 laser source acts as the aiming device during setup and can accurately measure speeds from 1-250,000 RPM from a distance of up to 25 feet with a maximum offset angle of 60 degrees from the rotating object.

The sensor is housed in a threaded 303 stainless steel tube and supplied with a 90 degree mounting bracket, jam nuts and an eight foot shielded cable. ROLS-P comes with a 3.5mm (1/8”) male stereo plug adapter. ROLS-W comes with 4 tinned wires.

SPECIFICATIONS:

Speed Range: 1-250,000 RPM

Illumination: Visible Red Laser, Class 2

Laser Specifications: Classification: Class 2 (per IEC 60825-1 Ed 1.2 2001-8)

Complies with FDA performance standards for laser products except for deviations pursuant to Laser

Notice No. 50, dated July 26, 2001.

Maximum Laser Output: 1mW

Pulse Duration: Continuous

Laser Wavelength: 650 nm

Beam Divergence: <1.5 mrad

Beam Diameter: 4 x 7 mm typical at 2 meters

Laser Diode Life: 8,000 operating hours MTBF (1 year warranty)

On-Target Indicator: Green LED on wire end cap

Operating Range: up to 25 feet [7.6 m] and 60 degrees offset from target

Power Requirement: 3.0 - 15 Vdc, 0.13W

Output: Positive pulse when target present – Output Voltage=Supply Voltage

Optional – Open Collector or TTL pulse, Negative pulse (Contact factory)

Operating Temp.: 14 °F to 158° F [-10 °C to 70° C]

Humidity: Maximum relative humidity 80% for temperature up to 88 °F [31 °C] decreasing linearly to 50%

relative humidity at 104 °F [40 °C]

Connection: 3.5 mm [1/8 inch] male stereo plug (ROLS-P) or Tinned wires (ROLS-W)

Cable Length: 8 feet [2.4 m]

Material: 303 Stainless Steel supplied with two M18 Jam Nuts and Mounting Bracket

Lens: Acrylic Plastic

Dimensions: Threaded Tube 3.12 in x 0.71 in diameter [M18 x 1.5 x 79.4 mm] long

LASER RADIATION

AVOID DIRECT EYE EXPOSURE

CLASS 2 LASER PRODUCT

MAX OUTPUT POWER: 1mW

EMITTED WAVELENGTH: 650nm

CLASSIFIED TO IEC 60825-1:2001
