轉速傳感器的原理和優缺點

　?。ㄒ唬┦裁唇修D(zhuǎn)速傳感器

　　轉速傳感器是將旋轉物體的轉速變換為電量輸出的傳感器。當旋轉物體旋轉一圈時傳感器將測量的信號傳贈給主控芯片，因為旋轉物體在較短的時間旋轉的頻次較多，人們將這類測量旋轉物體的工業設備稱作轉速傳感器。

　　（二）轉速傳感器的歸類

　　轉速傳感器從基本原理上去分，有磁電感應式、光電效應式、霍爾效應式、磁阻效用式、物質電磁感應式等。此外也有間接性測量轉速的轉速傳感器：如瞬時速度傳感器，偏移傳感器等。大部分都輸出差分信號。對于差分信號測轉速的方式有：頻率積分法，和頻率運算法。我風場中風力發電機組常用的轉速傳感器為磁電感應式轉速傳感器。

　?。ㄈ┺D(zhuǎn)速傳感器的功效

　　轉速傳感器的功效是用于檢驗旋轉物體的速率，將轉速信號傳遞給主控制器，由主控制器來操縱被檢測物體轉速的尺寸，從而來確保機器設備的安全系數、可信性，促使機器設備安全性平穩的長期運作。

二、磁電感應式傳感器

　?。ㄒ唬┐烹姼袘?yīng)式傳感器的原理

　　磁電式轉速傳感器要以磁電感應為基本概念來保持轉速測量的。磁電式轉速傳感器由變壓器鐵芯、磁瓦、感應線圈等構件構成的，測量目標旋轉時，轉速傳感器的線圈會造成磁力線，傳動齒輪旋轉會激光切割磁力線，磁路因為磁阻轉變，在感應線圈內造成電動勢。

　　（二）磁電感應式轉速傳感器的特性

　　磁電式轉速傳感器的工作中方法決策了它的特性。可以在高轉速的狀況下的測量出物體的轉速，不會受到溫度、氣侯、濃煙及其震動等標準的危害。磁電式轉速傳感器輸出的數據信號強、測量覆蓋面廣，不論是高速運轉還是低速檔旋轉要是是一個標準的環形，而且可以與傳感器中間的間距超過2-4mm的標準都能夠的測量出旋轉物體的轉速。磁電式轉速傳感器的工作中維護保養成本費較低，聯接工作電壓較小，徹底是靠磁電感應來保持測量，另外磁電式轉速傳感器的運行也不用機械設備姿勢，不用潤化。磁電式轉速傳感器的結構緊湊、容積精巧、安裝方便使用。

　　（三）磁電感應式轉速傳感器的缺點

　　磁電式轉速傳感器因為與測量物體的間距較近，攝像頭與被測物體表面較靈巧，因此約束力與安裝加工工藝的限定與工作標準的限定。1、當傳感器與被測物體的非觸碰間距很大時沒法造成磁電感應，這時的傳感器就沒法測量出旋轉物體的轉速。2、當傳感器的支撐架松脫時需測量的轉速數據信號是不足的，由于搖晃很大所造成的磁電感應的頻次就會越多，所測量出去的轉速是不足的。3、辦公環境的危害。磁電式轉速傳感器在一切正常工作中時的攝像頭表層不是可以有水漬、油漬、風沙等物體，這種諸多要素都是危害傳感器所測量旋轉速度的性。4、接線危害。傳感器在一切正常傳送數據信號時須要接線開展給主控芯片傳送數據信號，因此牽制了傳感器所測量的物體與控制器中間的間距，只適用短距離傳送，間距過長會減少傳感器的工作中可信性。

轉速傳感器的種類和特性

隨著科學技術的發展和工業的進步，轉速傳感器已經被廣泛的使用在旋轉機械、城市軌道、汽車等行業，使用壽命長、可靠性好、測量數值準確的轉速傳感器越來越受到業界人士的關注和喜愛。

轉速傳感器的種類

轉速傳感器一般可以分為電渦流式、磁性式、霍爾式以及磁阻式這幾種類型。這當中，磁性式轉速傳感器是被動的轉速傳感器，也稱為無電源轉速傳感器。與之相對應的是電渦流、霍爾式和磁阻速度傳感器，這三種轉速傳感器都是主動式傳感器，也被稱為有電源轉速傳感器。有一個電源線路會為傳感器帶來外部的電壓從而產生供電，也就是說在沒有外部電源的情況下，主動式的轉速傳感器不會產生轉速信號。

轉速信號的收集過程，也可以將其看作是對旋轉零件速度的一個測量經過，轉速測量用得比較多的電渦流和磁電式等，過去也被用來對汽車的車輪轉速信號進行測量。相比之下，電渦流式轉速傳感器工作的時候更加的穩定，信號也更明顯，轉速測量容易得到結果，而且價格也非常合理，基本上不會因為溫度、水、油、各種灰塵等環境因素而對測量結果造成影響。因為具備這些優勢，電渦流式速度傳感器被廣泛用于轉速信號的采集。

轉速傳感器性能特性

1、可以實現非接觸式測量，不接觸到需要進行測試的旋轉零件，一兩次就不會產生磨損的問題。

2、采取自轉檢測原理，不需要有外部工作電源供電，輸出的信號強，不需要放大器，而且具備非常好的抗干擾性能。

3、采用的是整體化設計，結構簡單牢固，具有很高的抗振動及抗沖擊特性。

轉速傳感器的工作原理就為大家介紹到此了，那么，在使用的時候需要對這些有所了解，從而更好的進行使用。

發動機轉速傳感器的作用有哪些？

轉速傳感器其實就是一種將旋轉物體的轉然后速轉換為電量輸出的一種傳感器，可以使用在很多的行業中，如今被廣泛的使用，那么，發動機轉速傳感器的作用究竟有哪些呢？下面為大家介紹。

檢查發動機轉速能夠?qū)⑶S的位置確認清楚，對活塞上的停止信號和曲軸拐角信號進行檢查，然后把檢查到的信號結果發送到ECU，就可以對點火的時間以及噴射的時機進行調整。發動機轉速傳感器也被稱為曲軸位置傳感器，是EFI發動機調節系統中重要也是核心的傳感器之一。

發動機轉速傳感器的作用有哪些？

發動機轉速傳感器的結構和工作原理與凸輪軸位置傳感器通常沒有太大區別，彼此之間進行合作從而保證汽車發動機能夠正常運轉。這兩種傳感器通常是安裝在一塊的，大部分都安裝在變速器離合器的外殼上，在曲軸前端或曲軸后端，通過脈沖信號式轉速傳感器對發動機的轉速來進行測量。

還有一小部分的轉速傳感器是安裝在曲軸前端、凹輪軸前端以及飛輪上的，終是安裝在什么位置由發動機轉速傳感器的類型來決定。發動機轉速傳感器按照傳感器產生的信號原理可以分為磁感應、光電和霍爾這三種不同的類型。電磁感應轉速傳感器由2線制或3線制組成，我們經?？吹降幕魻柺睫D(zhuǎn)速傳感器為3線制，其中2線制包括電源線以及交流信號線，3線制的第三條線就是交流信號的屏蔽線，連接到接地線。

轉速傳感器的叉車應用安裝

電磁式轉速傳感器與齒輪的齒頂中間的間距，對轉速比測量有至關關鍵的危害。此外，電磁式轉速傳感器的氣隙都是1個基本參數，其一般在0.5——1.5mm為宜。氣隙小的傳感器輸出信號高值電壓幅度值就大，有利于查詢，但對被測件的制做精密度與安裝懇求會發展，也會使制做成本加上；氣隙大的傳感器對被測件的制做精密度與安裝懇求低，但輸出信號高值電壓幅度值就小，不利查詢。

　　安裝傳感器時，傳感器內孔應正對齒輪（齒輪直徑與傳感器產業基地在同一平行線上）。方法以下：先應用扳手將傳感器旋緊，直到傳感器橫斷面與齒輪齒頂相觸碰；次之將傳感器回轉半圈，使其間隙為0.5——1.5mm；后扭緊防松螺母，將傳感器固定不動。

　　查詢轉速傳感器電磁感應線圈電阻值的方法以下：將萬用電表的放置電阻kΩ擋，用萬用電表2根表筆觸碰傳感器的2個接線端子，測量傳感器兩輸出端中間的阻值。不一樣生產廠家和種類的傳感器電阻值不一，倘若傳感器毀壞，其電阻值為0（短路故障）或來說是無窮大的（短路）。

　　確定電磁感應線圈優良后，還應用萬用電表查詢溝通電壓信號。方法以下：將萬用電表的放置溝通電壓20?V擋，斷掉傳感器的對接器，用萬用電表2根表筆觸碰傳感器的2個接線端子，啟動機器設備使齒輪轉動，調研溝通電壓信號。一切正常時，溝通電壓值隨齒輪轉速比的加上而擴大。

　　倘若未調研到溝通電壓信號，需查詢傳感器的安裝情況；如果可以調研到溝通電壓信號，則需查詢傳感器到相匹配控制板的對接路線。

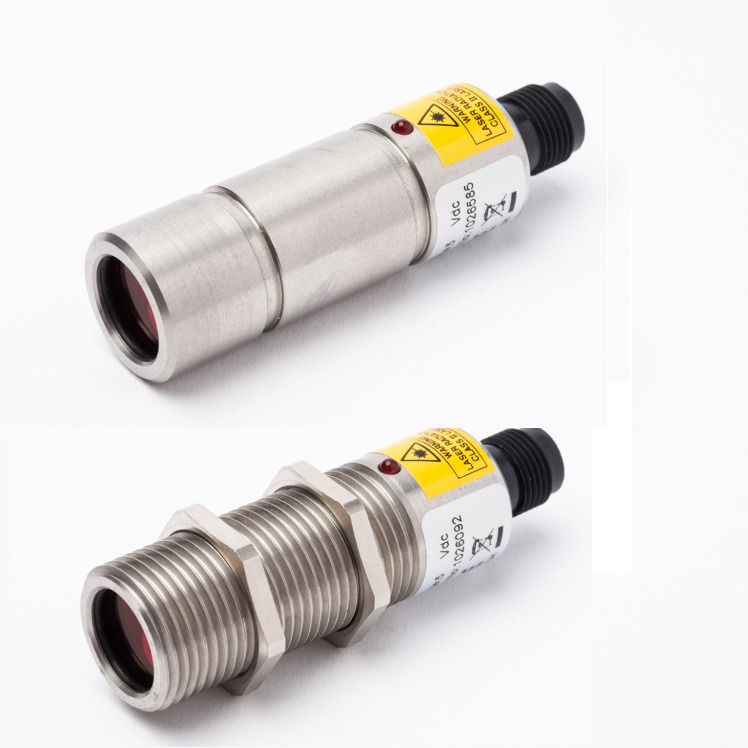

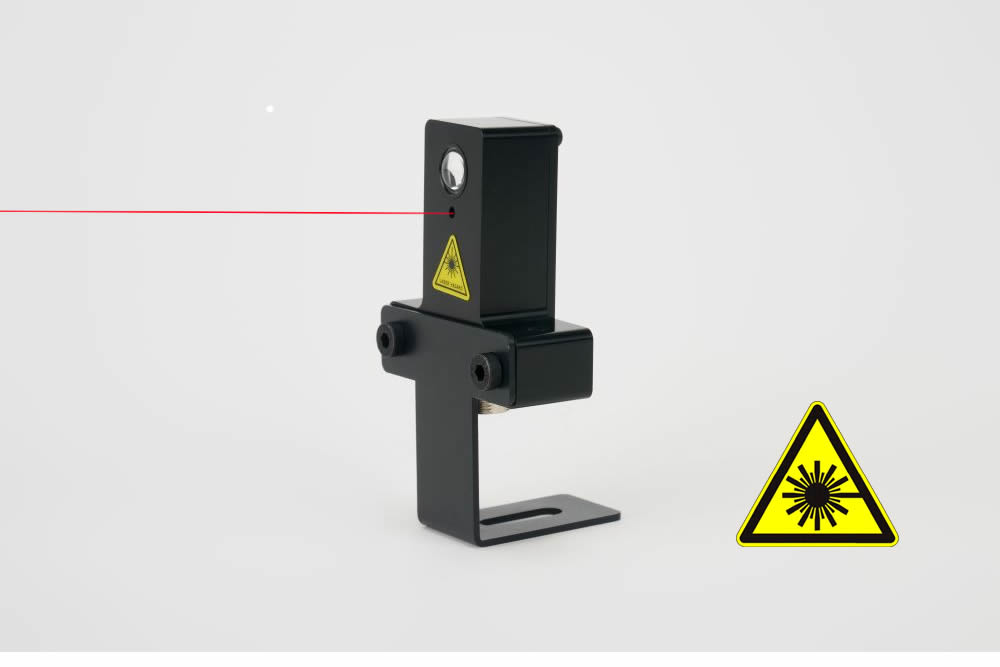

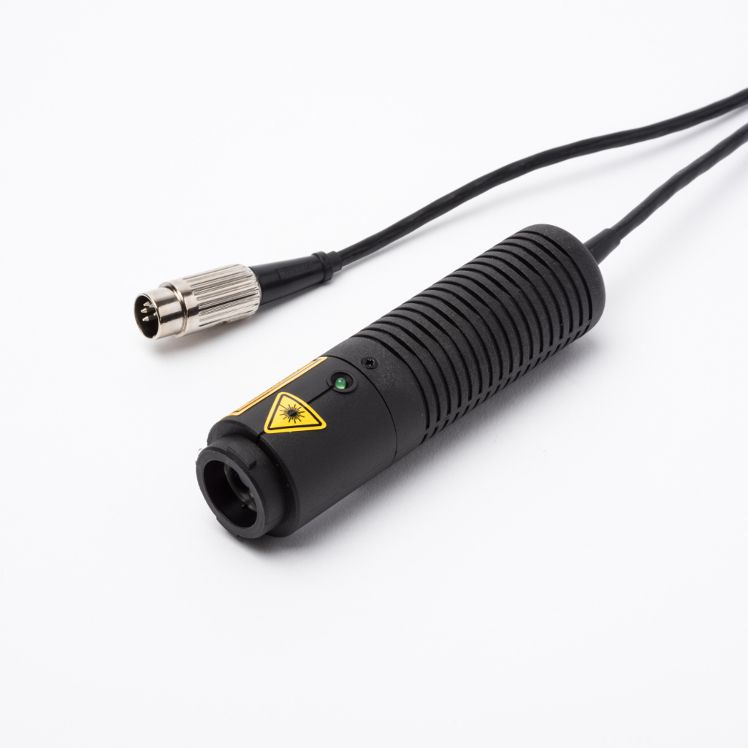

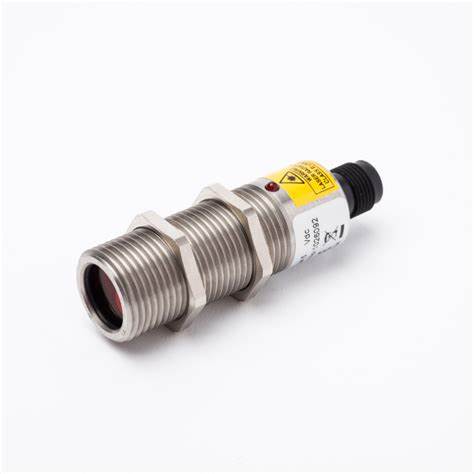

上海峰志儀器有限公司銷售美國蒙那多ROLS-W、ROLS-P激光轉速傳感器、ROS-W、ROS-P光電轉速傳感器，。
