NI9411六通道模塊與激光轉速傳感器的連接方法

NI?9411采用工業邏輯電平和信號，可直接連接至各種工業光電開關、轉速傳感器和設備。能夠直接連接6路激光轉速傳感器。NI?9411是關聯性數字模塊，安裝在CompactDAQ機箱中時，可執行關聯性測量、觸發和同步。

ROLS-5PW激光轉速傳感器是美國路陽儀器公司生產的激光轉速測量傳感器，采用+5V電源供電，能夠輸出TTL數字脈沖電平信號，能夠完美匹配NI9411模塊進行轉速信號采集。

NI 9411文檔聲稱該設備可以在差分或單端模式下運行。如何為每種模式設置模塊的輸入？

NI 9411無需通過軟件進行配置即可執行差分或單端測量。的不同是傳感器或轉換器與模塊之間的連接。

在差分模式下，NI 9411在DIa（正）和DIb（負）端口之間進行差分測量。硬件采用兩個輸入的差值，并確定它是高電平（300 mV至24 V之間）還是低電平（-300 mV至-24 V之間）。

在單端模式下，每個輸入僅連接正極輸入端子，負極端子則為懸空。 NI 9411內部將懸空負極輸入線連接至單端基準電壓，以高電壓介于2至24V之間和低電壓介于0至0.8V之間。

很多客戶在購買了luyor生產的ROLS-5PW激光轉速傳感器，不知道如何連接NI9411模塊，現在我們將具體的連接方法總結如下，供大家參考。

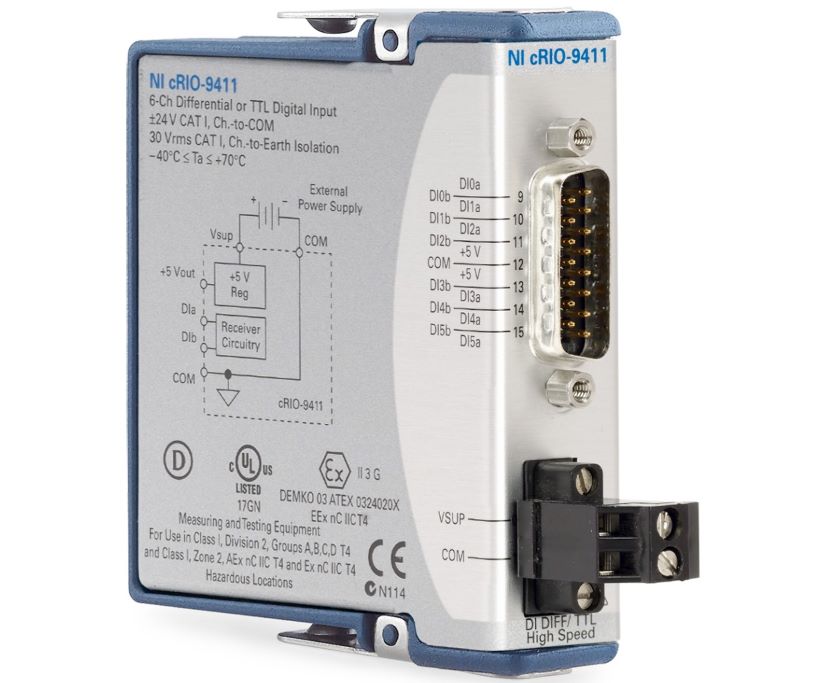

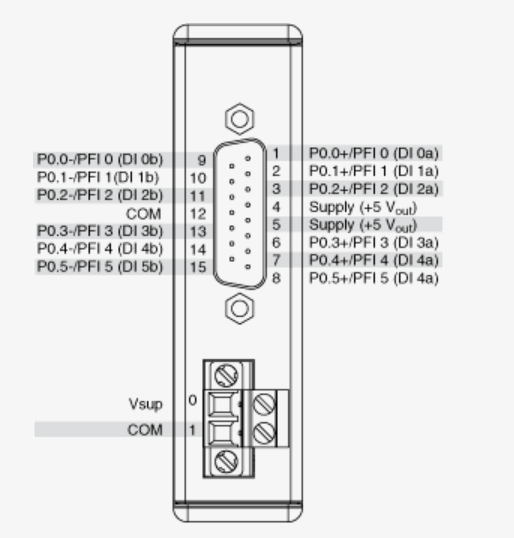

NI9411 DSUB信號連接說明 DSUB Connector Signal Descriptions

NI9411螺釘端子說明：Screw-Terminal Connector   Signal Description

 路陽的ROLS-5PW激光轉速傳感器和NI9411采集模塊的連接：

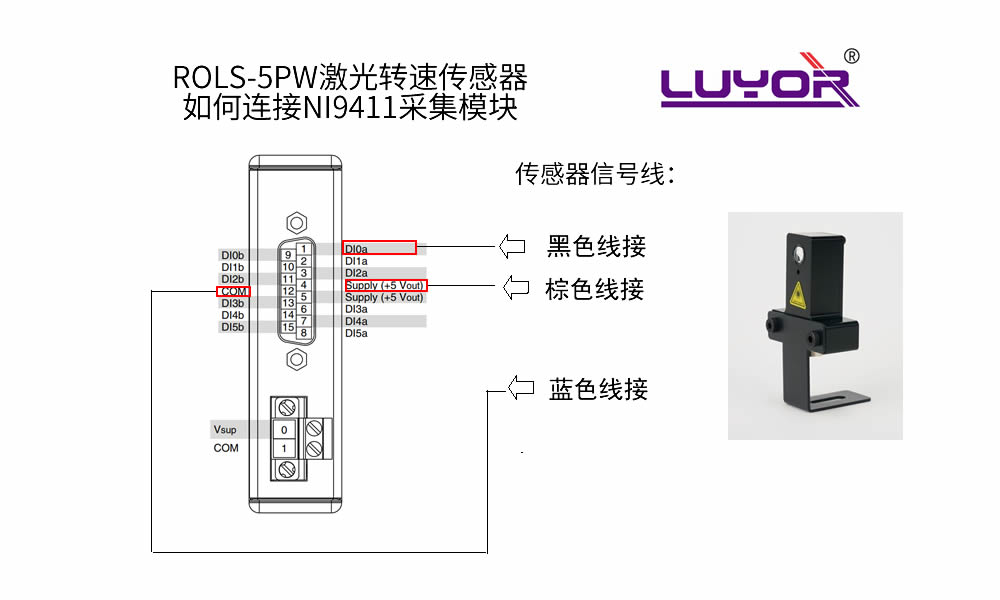

ROLS-5PW激光轉速傳感器共有棕色、黑色、藍色3根連接線，棕色線連接兩個supply（+5v）其中一端，黑色線連接DI0a-DI05其中一端，藍色線連接com端。

.如果您對轉速傳感器連接有什么疑問，請撥打技術專線：18918042916.

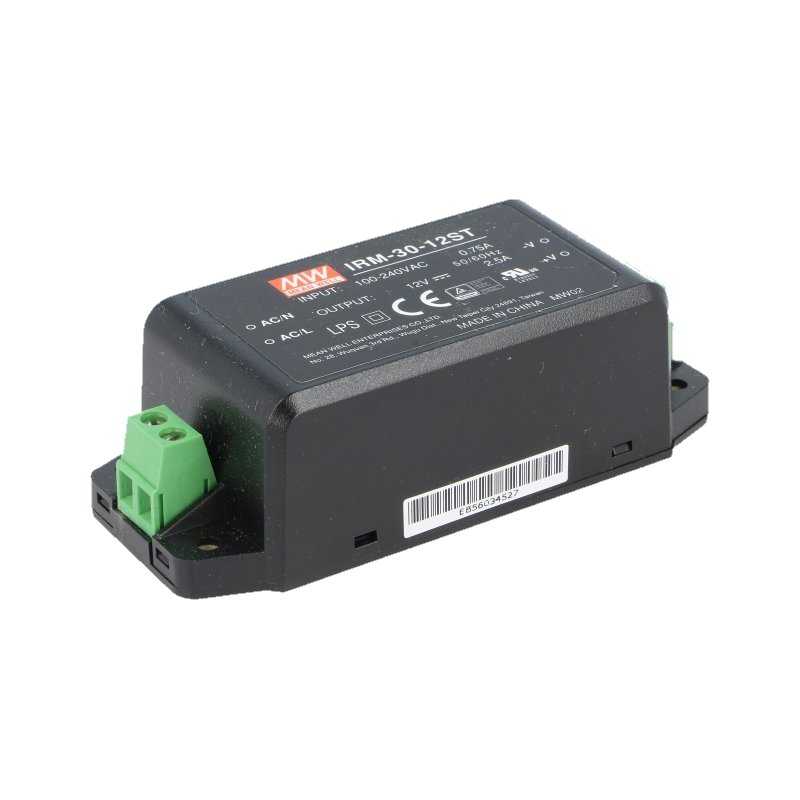

現購買ROLS-5PW激光轉速傳感器，可免費申請贈送臺灣明緯5v電源模塊一只，數量有限，贈完即止。
