數據采集儀LR8101，LR8102
數據采集儀LR8101，LR8102適用于系統集成，可擴展模塊的數據采集儀
● 根據測量系統靈活擴展測量模塊

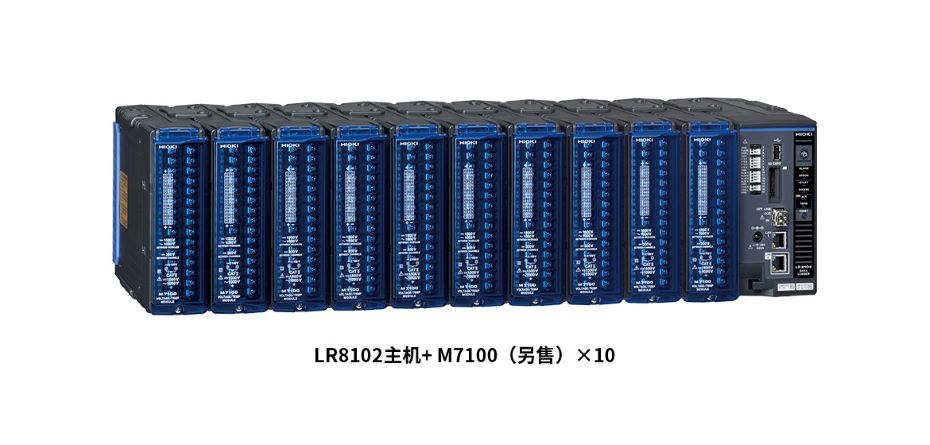

● 一臺數據采集儀（主機）zui多可連接 10 個測量模塊
● 通過LR8102主機之間的同步采樣，支持通道擴展和實時高速數據傳輸
LR8101，LR8102非常適合測量系統的數據采集儀
在高效能源利用和電動出行（E-Mobility）技術不斷進步的背景下，測量系統也需要做很多工作。HIOKI 數據采集儀提供的解決方案可確保高壓系統的安全、支持大量測量通道、將數據與上位系統連接起來等，從而將測量系統面臨的挑戰轉化為優勢。
LR8101，LR8102適用于獲取高壓電池包各個電芯的數據【電池充放電測試】
電池包由許多串聯的電芯組成。電芯特性的偏差會導致整個電池包性能下降，因此了解每個電芯的電壓及溫度的變化非常重要。
另一方面，電動汽車電池的電壓越來越高。 在實際使用中，電池電壓從400V發展到800V，因此，為了在此類高壓電池包的充放電測試中安全測量電芯的電壓及溫度，測量?jī)x器的對地電壓和模塊之間的電壓變得尤為重要。
適用于電池包的疊層電芯電壓測量、電芯產線的充放電測試的模塊
| 模塊 | 電壓/溫度模塊M7100 | 電壓/溫度模塊M7102 |
| 電池包 | 適用于600 V～1500 V | 適用于600 V以下 |
| 對地電壓 | DC 1500 V, AC 1000 V (CAT II) | DC 600 V, AC 600 V (CAT II) |
| 模塊之間的電壓 | DC 1500 V, AC 1000 V | DC 600 V, AC 600 V |
| zuida通道數 | 15通道/個 | 30通道/個 |
| 采樣速度 | zui快5 ms | zui快10 ms |
| 更多詳情 | 點擊此處查看M7100詳情 | 點擊此處查看M7102詳情 |

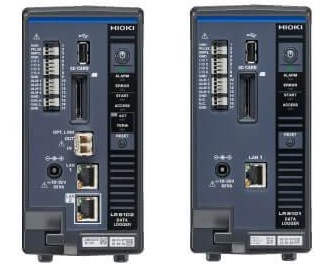

數據采集儀LR8101（基礎機型）和LR8102（高性能機型）的區別
通用功能
·zui多可連接10個測量模塊
·通過 SD 卡或 U盤保存數據
·利用通訊命令進行控制和數據傳輸
LR8102（高性能機型）的功能
·利用UDP輸出數據
實時輸出每次采樣的測量數據，zui快5 ms間隔。
在需要進行實時處理（如 HILS）時可使用此功能。
·多臺主機同步測量
使用選件光連接線 L6101（1 m）或光連接線L6102（10 m）可實現同步測量。
同步采樣的主機測量數據均可從主儀器的LAN2輸出。
·通過CAN輸出數據
測量值可通過 CAN（Controller Area Network）輸出。
可用于與電池管理系統 (BMS) 等車載設備的信息進行數據整合。
| 品名 | 數據采集儀LR8102 | 數據采集儀LR8101 |
|---|---|---|
| 可連接模塊 | 參照【選件】>【測量模塊】 | |
| zui多可連接模塊個數 | 10個 | |
| zui多可同步主機臺數 | 10臺 | 無法與主機同步 |
| 電源 | AC適配器 : AC適配器Z1016 (DC 12 V ±10%驅動) 外部電源 : DC 10 V ～ 30 V | |
| 使用溫濕度范圍 | -10℃～50℃, 80% RH以下 (無結露) | |
| LAN端口數 | 1 | |
| 通訊接口 | 【LAN1功能】 通過Logger Utility進行數據收集、記錄條件的設置 通過Logger Utility進行IP 地址的初始設置 利用通訊命令進行設置、記錄控制 通過 FTP 服務器手動獲取數據 FTP 數據自動發送（FTP客戶端） HTTP服務器功能 XCP on Ethernet（TCP） NTP客戶端功能 【LAN2功能】 以太網 XCP（UDP） 通過 UDP 輸出測量數據 | 【LAN1功能】 通過Logger Utility進行數據收集、記錄條件的設置 通過Logger Utility進行IP 地址的初始設置 利用通訊命令進行設置、記錄控制 通過 FTP 服務器手動獲取數據 FTP 數據自動發送（FTP客戶端） HTTP服務器功能 XCP on Ethernet（TCP） NTP客戶端功能 |
| 外部媒體 | U盤, 確保正常運行: Z4006 (16 GB) 支持SD存儲卡/SDHC存儲卡，確保正常運行: Z4001 (2 GB), Z4003 (8 GB) | |
| 外部控制端子 | 脈沖/邏輯輸入(1), 外部采樣輸入(1), 外部輸入輸出(4), 報警輸出(4), GND端子(5), CAN接口(1) | 脈沖/邏輯輸入(1), 外部采樣輸入(1), 外部輸入輸出(4), 報警輸出(4), GND端子(5) |
| 體積及重量 | 無模塊：約80W × 166H × 238D mm, 1.5 kg 安裝1個M7100模塊時：約134W × 166H × 263D mm 安裝10個M7100模塊時：約620W × 166H × 263D mm | |
| 附件 | 使用注意事項×1, 啟動指南 ×1, DVD ×1 (啟動指南, 使用說明書 詳細篇, Logger Utility, Logger Utility使用說明書, CAN單元設置軟件, CAN單元設置軟件使用順手, 通訊命令使用說明書)※主機不附帶AC適配器。請選擇另售 (選件) 的AC適配器 Z1016或電源線L1012。 | |
測量模塊
電壓·溫度模塊M7102
更高600V的電池包 ；30通道，電壓、溫度（熱電偶） ；適用于電池電芯單體的測試或半導體
電壓·溫度模塊M7100
600 V～1500 V的電池包；15通道，電壓、溫度（熱電偶）；zui快5 ms間隔輸出
電源
主機不附帶AC適配器。請選擇另售 (選件) 的AC適配器 Z1016或電源線L1012。
AC適配器Z1016，AC 100 V ～ 240 V
電源線L1012，DC 10 V～30 V, 末端未加工, 約 2 m
主機之間采樣同步·CAN連接【僅支持LR8102】
主機之間采樣同步（光纖連接）：用于同步多個數據采集儀LR8102主機進行測量。CAN連接：用于與電池管理系統 (BMS) 等車載設備的信息進行數據整合。
CAN線 9713-01：?jiǎn)蝹?cè)無加工 1.8 m
光連接線L6102：10 m
光連接線L6101：1 m
保存媒體
請務必使用我司的正版選件保存媒體。如使用我司選件以外的保存媒體，則無法保證正常保存或讀取。
U盤Z4006：16 GB，采用長壽命、高可靠性的SLC型閃存
SD存儲卡 Z4003：8 GB
SD存儲卡 Z4001：2 GB
測量分析
CAN Editor：用于數據采集儀、用于設置 CAN 測量的軟件、導入DBC文件以設置CAN接收、用DBC文件
Logger Utility：用于數據采集儀、測量控制，實時數據收集、波形顯示，數據轉換，運算，搜索，印刷
LAN電纜 9642：直連型，附帶交叉型轉換連接器，5 m
如果您對日本日置數據采集儀LR8101，LR8102感興趣，請撥打13817914955咨詢。
