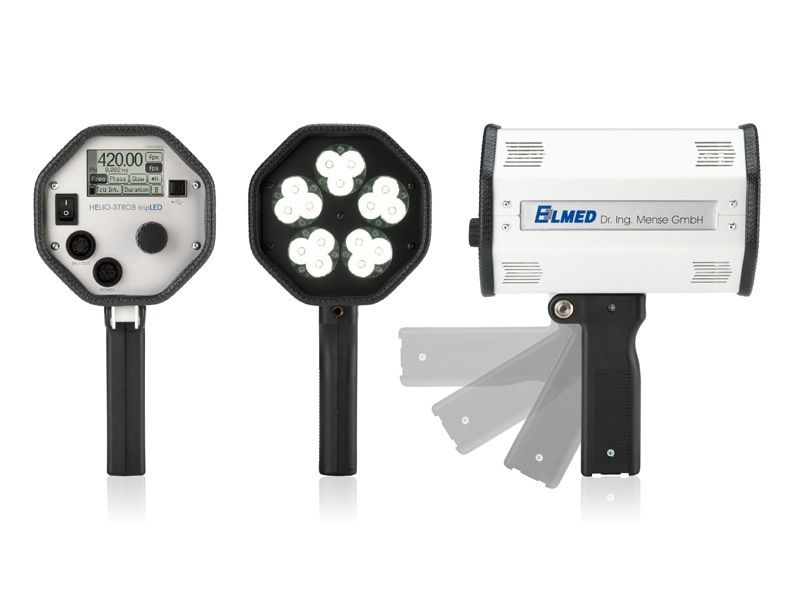

手持式LED頻閃儀的應用特點

手持式led頻閃儀就是能夠按一定頻率閃光的便攜式頻閃儀，其閃光速度可以由用戶根據需要自行設定。便攜式頻閃儀的閃光時間一般為幾微妙到數十微妙左右，這些頻密的閃光照射在物體上，人眼接收反射的光線后便可以看到被照亮瞬間的物體圖案，當閃光頻率和物體運動頻率一致時，人眼便可以重復地觀察到相同的物體圖案，感覺好像圖案靜止不動。利用該原理，人們就可以輕易觀測到高速運動物體的表面質量或運行狀況。

手持式LED頻閃儀的特點

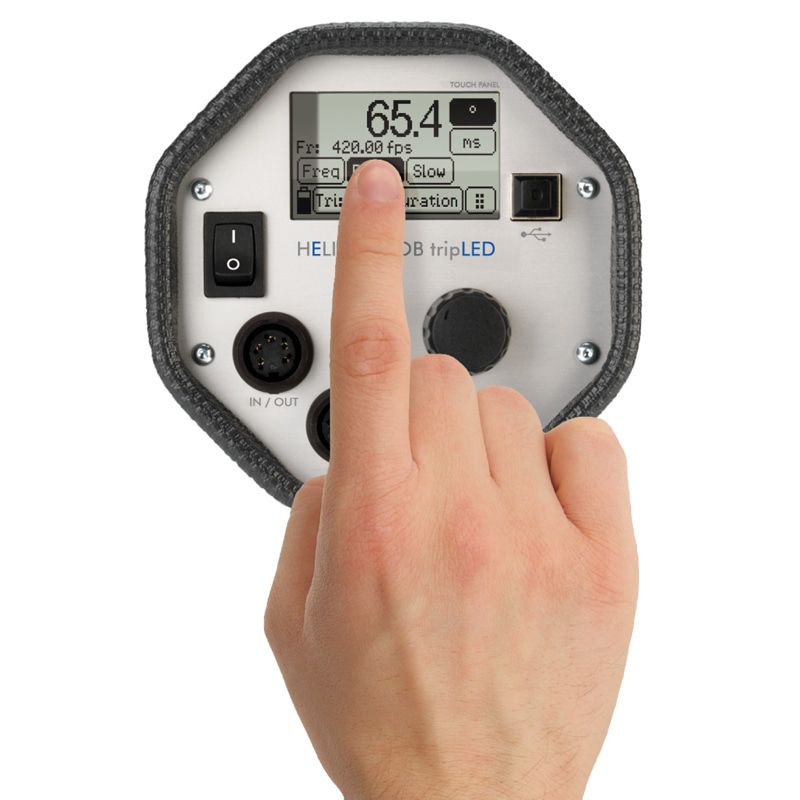

1.采用進口編碼器，配合精簡的操作軟件，旋鈕調節更加快速、、實用，使用時方便自如,得心應手；

2.內置存儲器，具有閃光頻率和內部參數自動記憶功能,為下次使用提供方便；

3.軟件具有外觸發滾屏功能，實現圖案的整屏觀察；

4.多種觸發模式：內部觸發和外部觸發，外部觸發模式可以實現自動跟蹤的效果；

5.外觸發工作方式時，可連接光電傳感器、霍爾開關、編碼器或齒輪信號，能夠?qū)崿F(xiàn)圖案的自動跟蹤功能；

6.頻率單位Hz和f/m可選擇，軟件具備亮度調節功能，適合不同的使用場合；

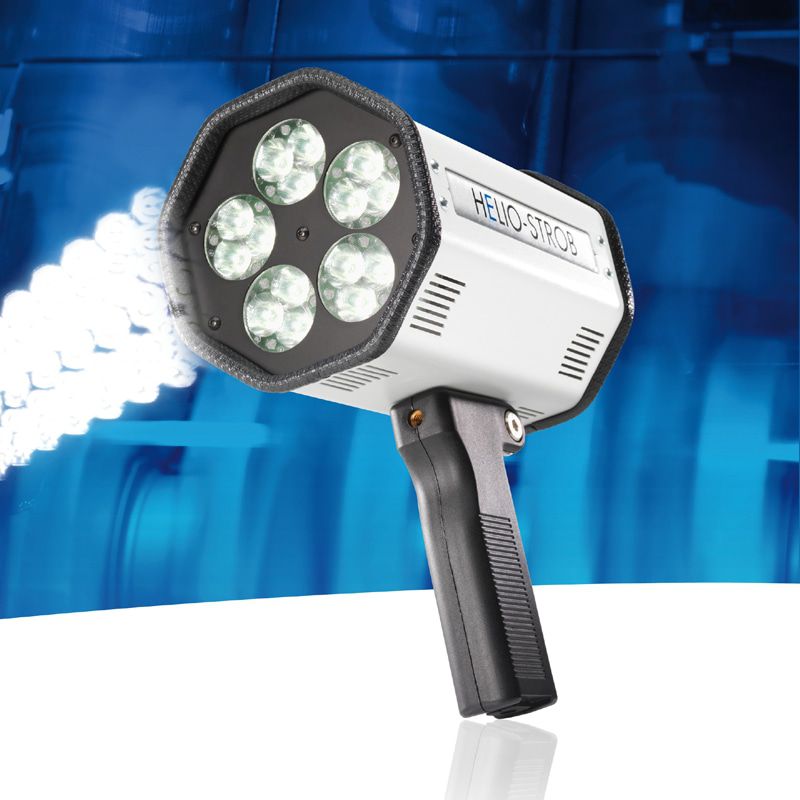

7.采用進口大功率LED，內置高性能電源模塊，提高閃光亮度及照射距離；

8.發光效率高，光線更加均勻；

9.軟件具有四種跟蹤程序，能夠?qū)o固定色標的印刷表面進行自動跟蹤。

手持式led頻閃儀觀測的詳細步驟

頻閃儀可以發出短暫又頻密的閃光，當閃光頻率與被測物體的轉動或運動速度接近或同步時，利用眼睛的視覺暫留或視頻同步，能輕易觀測到高速運動物體的表面質量或運行狀況。頻閃儀測轉速步驟如下：

1、先估測圖案的運動頻率。頻閃儀在測量直線工作的物體，如印刷機及檢品機等的操作上，并非是用來測量“印刷滾筒或馬達”的轉速，而是希望獲得同步靜止畫面，以監控其印刷品質.換言之,欲調整頻閃儀閃光速率時,應依據“每分鐘拉出多少張畫面”的頻率來調整,而非依據“每分鐘拉出多少米”調整。在實物上我們以印刷機為例：

假設印刷機每分鐘印出100Meters,且印出之圖面長度為10cm,則該等機械每分鐘應是印出1000張圖面.其計算方法如下:

1米÷10cm=10張……………表示每米包括10張圖面。

10張×100米(每分鐘)=1000張……表示每分鐘印出1000張圖面。

此時,如將頻閃儀的閃光速率調整到1000FPM后,即可輕易獲得清晰之同步靜止畫面。因此,如果尋找直線運送中圖面的同步靜止畫面,應預先以上列的計算法,算出每分鐘印出多少張圖面后,再來調整頻閃儀的閃光速率,將可較輕易獲得其同步靜止畫面。同理,也可輕易地?fù)Q算出該設備的產量。

2、將頻閃儀的閃光源照射向被測物體。

3、由高頻往低頻方向調整到估算頻率,再微調直到被測物體顯現出個清晰的同步靜止畫面為止。在確認靜止畫面時可借由該被測物體的外、輪廓、標記等等,來確認是否與停止不動時的畫面相同,也可以調整其兩倍的頻率，來確認是否存在兩個重疊影像,從而確定其一倍頻率時的影像,是真實同步靜止畫面,也是其真實的 RPM或FPM。

4、讀出數字幕上所顯示的數值,即是該被測物體之每分鐘的工作次數(或稱RPM;或稱FPM)。

以上步驟適合于機器速度比較穩定的場合，因?yàn)榇藭r被觀測對象也是以一個穩定的頻率出現，從而可以實現比較好的觀測效果。此外，當機器速度不斷變化時，被觀測對象的頻率也不斷變化，此時以固定頻率閃光的內部控制模式不能適應，此時應當采用外部控制模式。通過自動同步頻閃儀外接傳感器獲取外部圖像的信號，來一個圖案，頻閃儀就閃光一次，從而實現圖案的自動同步跟蹤。

手持式led頻閃儀的使用注意事項：

1、在觀測未知速度的轉動或運動物體時，先將儀器的頻閃速率調致高點，然后慢慢下調，直至圖像穩定。

2、當儀器的頻閃速率與運動物體的速度不一致，但成倍數關系時，圖像也看似靜止或出現多個圖像，此時的結果是不真實的。真實的圖像應該是看上去如同被測物停機時一樣，不帶任何虛影。
