激光轉速傳感器適配美國晶鉆信號分析儀

美國晶鉆儀器公司介紹：

美國晶鉆儀器公司(Crystal Instruments，簡稱：CI) 是一家在機械狀態監測、動態測量、振動噪聲測試、 振動試驗控制領域的全球領先供應商。晶鉆儀器的產品廣泛應用于機器故障診斷、設計驗證、產品測試與過程改善等機械電子產品的研發制造過程中。

晶鉆儀器RCM遠程設備狀態監測系統（動態數據采集與信號分析系統）提供遠程監控解決方案，允許用戶通過互聯網在線監控設備運行狀態和實時采集并分析信號數據。RCM系統結合晶鉆儀器的Spider-80X、Spider-20產品，它是一個可自由擴展的高通道儀器，保證用戶可以創建一個完整遠程在線監控系統。 另外一種策略，晶鉆儀器提供手持式動態信號分析儀CoCo-80X ，它不僅可以實時分析，且內置電源，便于攜帶，非常適合野外或?qū)嶒?yàn)室測試。它具有DSA、VDC、Rotor Dynamics三種采集與分析模式。DSA工作模式專門為機械結構分析、測試和優化，或電氣、全球物理和廣泛的應用。VDC致力于基于機器的振動數據采集和趨勢分析。Rotor Dynamics致力于轉子動力學采集與分析，提供實時階次跟蹤、相位階次跟蹤、軌道分析等。它可以實現機械在線檢測。

激光轉速傳感器適用于Spider-20/20E 超小型動態信號分析儀

Spider-20是一個緊湊且強大的數據記錄和動態信號分析儀。它提供了四個24位精度的高保真輸入通道，以及一個獨特的軟件可選的轉速計輸入/信號源輸出通道(全部使用傳統的BNC連接器)。每個輸入都是單獨可編程的，用于接受來自?xún)?nèi)置電子器件的IEPE (ICP)傳感器的交流或直流電壓信號以及輸出信號。Spider-20是一種小型測量?jī)x器，尺寸為55/16x45/16x15/16英寸，重量?jī)H為18盎司。它只有三個控制按鈕和五個LED狀態指示燈?？梢允褂闷鋬?nèi)部充電電池連續運行6個多小時，現場操作時還能用備用電池替換。只需按下一個按鈕，它就可以在內置的4GB閃存上記錄數據。

Spider-20動態信號分析儀的轉速信號采集采用的是BNC接口，需要使用美國路陽的自供電傳感器模塊SPLR-5PW和Spider-20進行通訊，如果您使用的是Spider-20，建議使用美國路陽的自供電激光轉速傳感器SPLR-5PW進行轉速信號測量。

Spider-20轉速輸入通道：（下圖一）

轉速表輸入通道：1

連接器類型：隔離BNC（與模擬輸出共享）

配置：通過軟件選擇轉速表或輸出功能

軸轉速范圍：3–300000RPM

圖一：Spider-20模擬輸入通道和轉速輸入通道

激光轉速傳感器適用于CoCo-80X 8通道手持式動態信號分析儀

CoCo-80X 8通道手持式一體化動態信號分析儀可配置信號分析(CSA)允許用戶動態地配置處理流程。CSA功能使CoCo稱為一個便攜式、可定制的手持信號分析儀。

轉速輸入通道：

1 LEMO連接器：1型和2型轉速表共用一個LEMO連接器，可通過軟件接口進行選擇

CoCo-80X動態信號分析儀的轉速輸入接口為lemo插座(見圖二），美國路陽的ROLS-5PW激光轉速傳感器能夠適配oCo-80X動態信號分析儀，為CoCo-80X動態信號分析儀提供轉速信號。

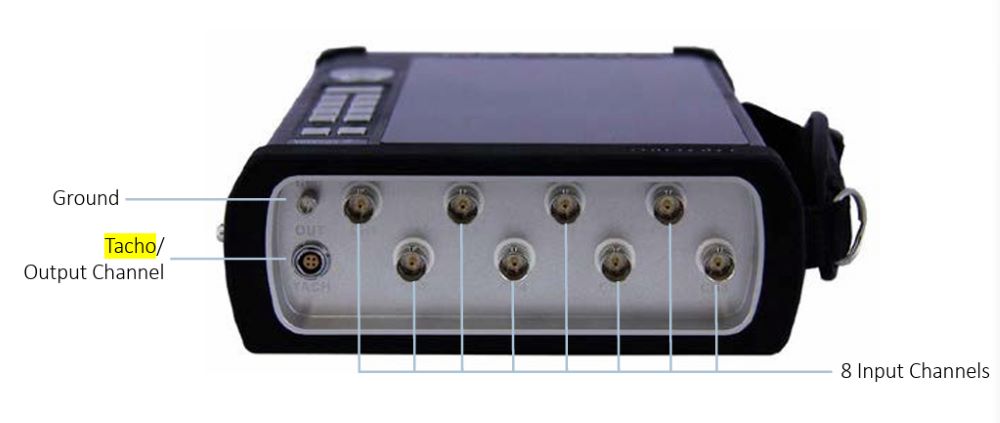

圖二：CoCo-80X動態信號分析儀的輸入接口圖
