激光觸發器、轉速傳感器Laser Trigger Sensor、RPM sensor

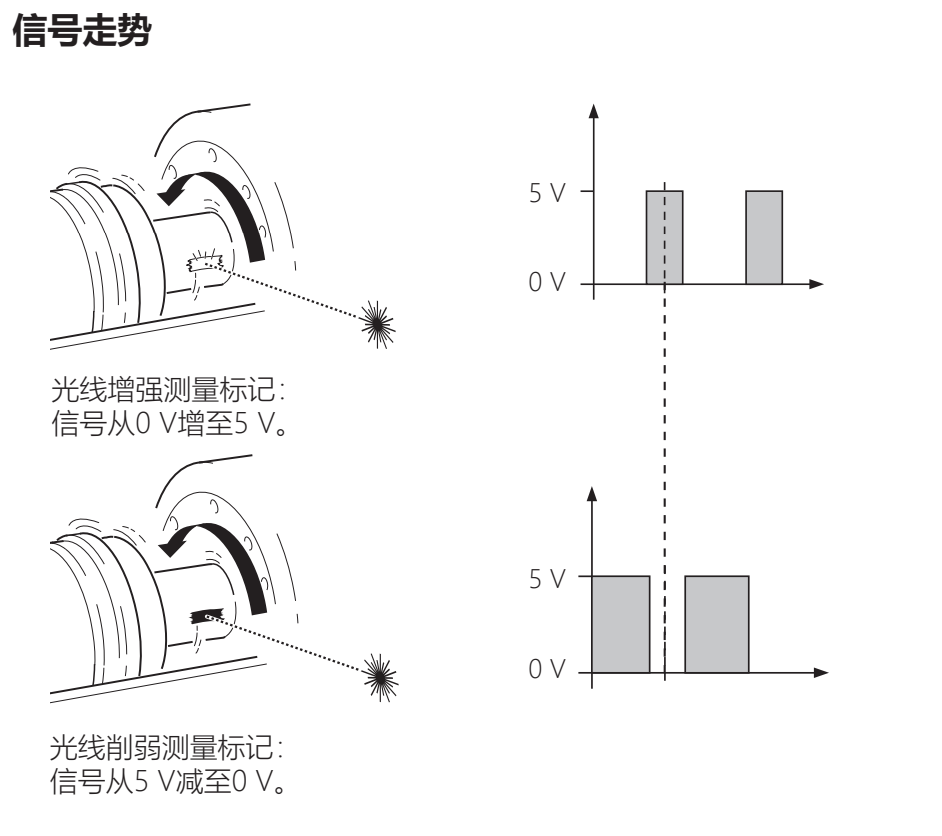

激光傳感器（Laser Trigger Sensor、RPM sensor）VIB 6.631, VIB 6.631 EX以光學方式借助紅色激光收集信號。激光束從激光傳感器頭射出，并照射旋轉軸上的測量標記。測量標志可以對光進行增強（例如反光帶VIB 3.306）或削弱（對比標記，例如在淺色表面上的黑線）。每當傳感器傳感器檢測到亮度差時，它將發出一個電脈沖。測試儀器從電壓脈沖的重復頻率中計算軸轉速。

維護和保養

此激光傳感器無法進行保養。欲清潔光學鏡頭，請您使用蘸水的清潔無絨布。注意，請勿直接觸摸鏡頭。清潔時請勿使用酒精！

運輸與儲存

? 于測量?jī)x器箱中保管傳感器、電纜和三腳架。

? 使用墊圈將三腳架上的磁極短路。

激光觸發器/轉速傳感器（簡寫：傳感器）作為振動測量和轉速測量觸發器與普盧福數據收集器搭配使用。

安全提示

? 使用前請仔細閱讀以下說明。

? 只可使用原裝配件。

? 請勿再使用有缺陷的傳感器。

? 不要打開外殼。

? 在安裝測量組件前請關閉機器，并按照適用規定防止機器重新開啟。

? 進行設備測量時需遵守安全規定。

? 重啟機器前對測試結構進行空轉檢查。避免測試結構與旋轉中的機器零件發生接觸。人身傷害和物品損壞危險！

? 在儲存和運輸中，通過附帶的墊圈將三腳架上的磁極短路，以盡量降低磁場強度。

? 傳感器符合歐洲指令2004/108/EG。

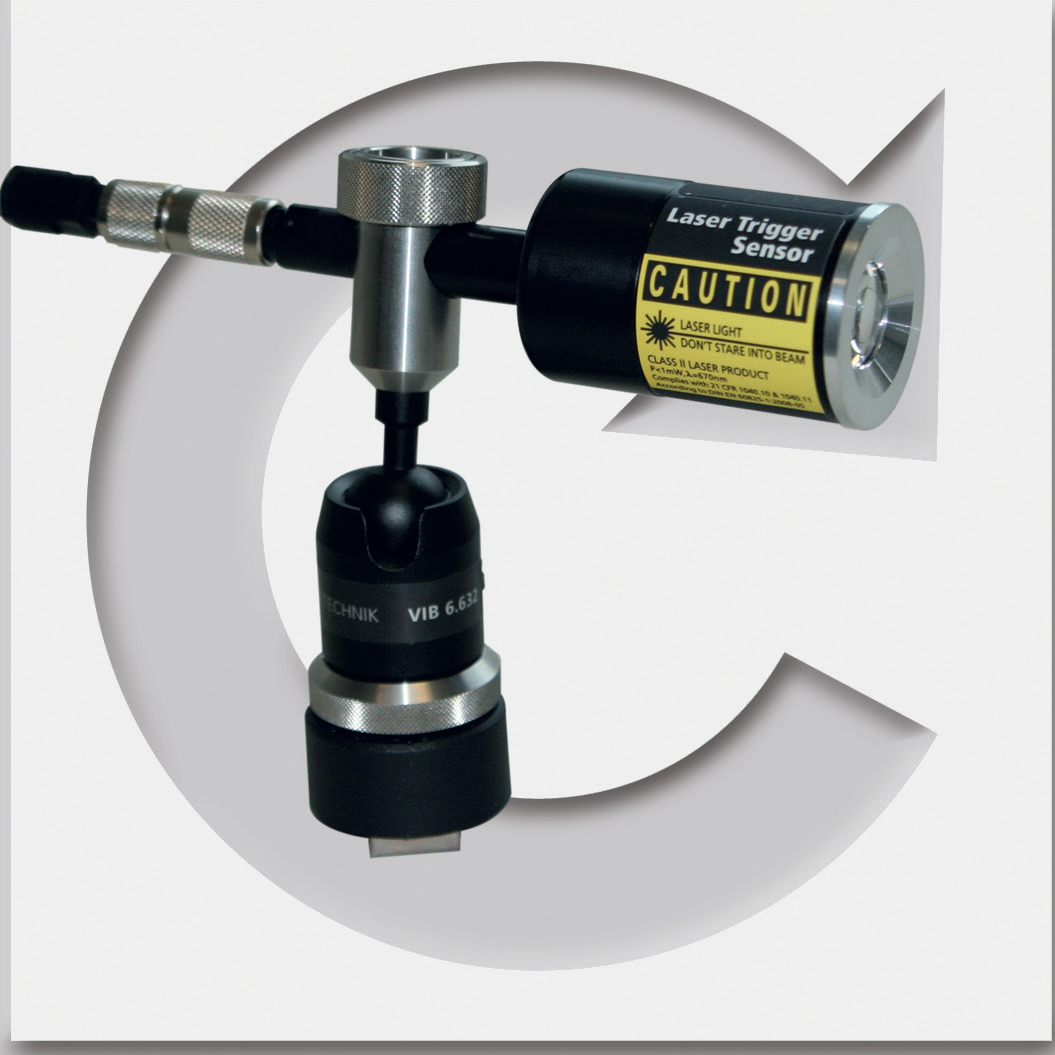

將傳感器固定在三腳架上：

? 將傳感器的插座穿過夾緊裝置，以使?jié)L花螺母位于插座中部。

? 牢固擰緊滾花螺母。

將三腳架安裝在機器上：

? 根據下列標準在機器上選擇適當位置：清潔度、磁特性、允許的測量距離、彎曲表面的小直徑：40 mm。

? 小心通過上邊緣固定磁腳，以避免高沖擊載荷。

? 在機器軸上安裝測量標志。

? 通過電纜將傳感器連接在測量?jī)x器上。

調整

? 將傳感器通過激光對準測量標記。

? 為了進行調整，您可以如下開啟激光：

- 在操作模式“平衡”中通過測量屏幕中的對話菜單打開激光。

- 在操作模式“多模式”中啟動轉速測量。

- 激活測量任務“減退分析”。激光之后會自動開啟。
