光電傳感器如何測轉速?激光傳感器如何測量轉速？

光電傳感器測量轉速的原理

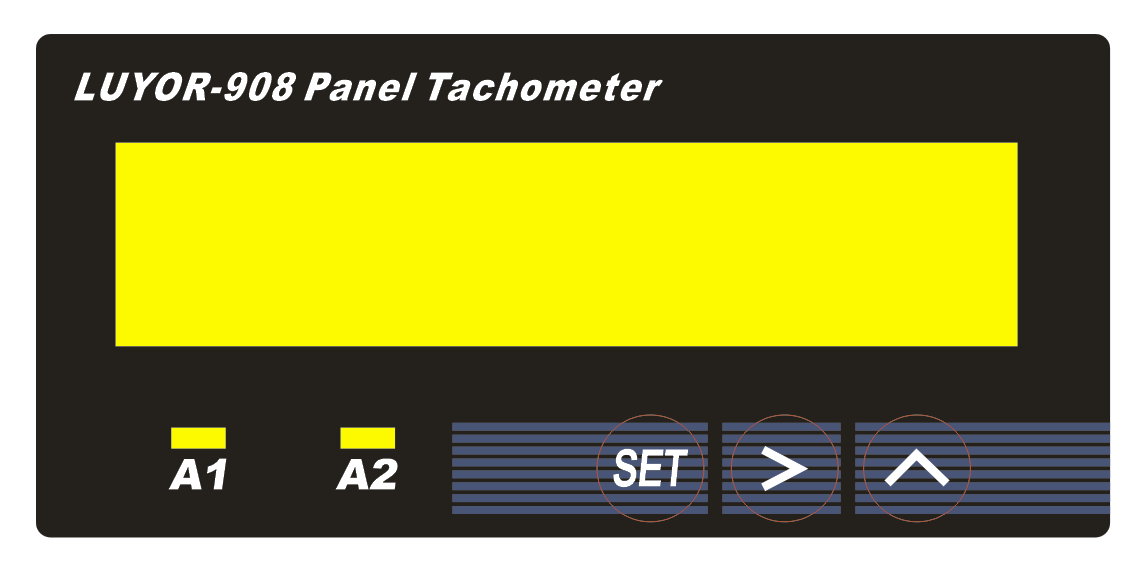

光電傳感器是通過在旋轉物體上粘貼反光貼紙，傳感器發射紅光或激光照射反光貼紙，反光貼紙將紅光或激光反射會傳感器，傳感器將反射回來的信號轉變成電信號，經過放大處理，轉變成TTL脈沖信號傳送出去，也就是當傳感器采集到轉速信號時候，傳感器對外輸出一個正電壓信號，沒有反射信號時候，輸出電壓為低電平，也可以將中光電傳感器直接接面板式轉速表，轉速表直接顯示轉速值。

光電傳感器測量轉速的步驟:

1.在旋轉軸或其他部位粘貼10x10mm左右的反光貼紙。

2.如果旋轉軸是表面非常亮的金屬件，也可以把表面涂黑再貼反光貼紙。

3.如果沒有反光貼紙，可以用比較亮的白色記號筆在表面做標記。

4.如果是光電傳感器，將光電傳感器紅色光斑對準反光貼紙，檢測光電傳感器尾部信號燈是否點亮。

5.如果是激光傳感器，將激光對準反光貼紙，檢查尾部信號燈是否點亮。如果不亮，調整角度和距離，直到點亮為止。

6.光電轉速傳感器和激光轉速傳感器都有近盲區，光電傳感器不能貼近被測物體。

7.光電傳感器如果距離被測物體太近，請與貼紙保持一定角度，不能90度垂直照射，要大于5度以上角度才能接收信號。

8.光電傳感器的三根線，棕色接電源正極（大多數為5v電壓），藍色接com極，黑線線為信號輸出線，接轉速表的IN接線柱或PLC控制器。

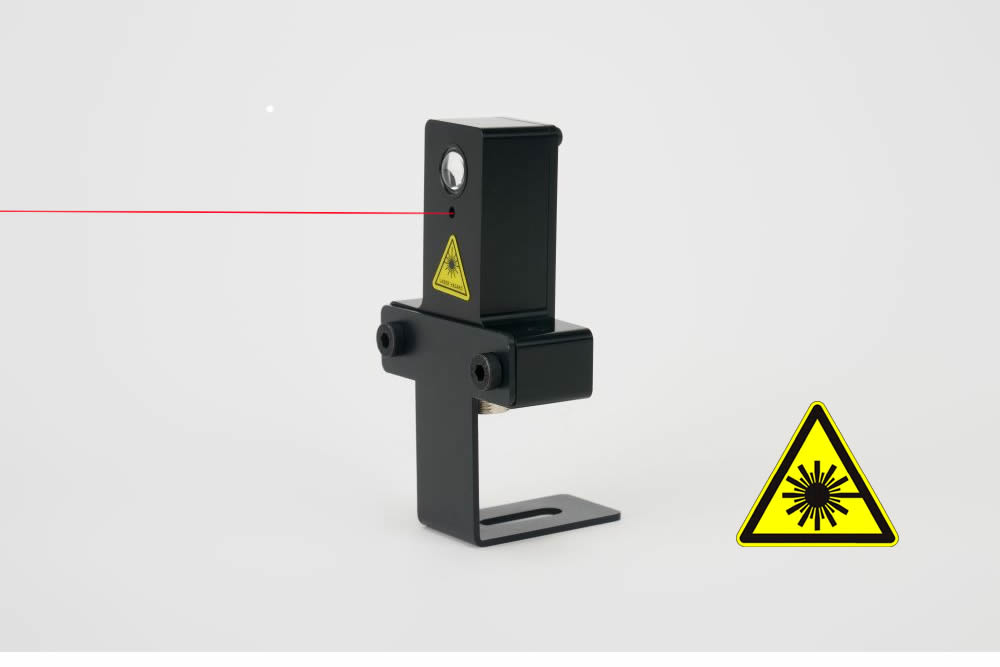

光電轉速傳感器ROLS-5PW

美國路陽生產的ROLS-5PW是一款遠距離測量的光電傳感器，能夠測量7米外物體的轉速，測量范圍高達30萬轉，被廣泛應用于火箭發動機、飛機渦扇發動機、風力發動機、大型柴油機組、造紙設備、軋鋼設備等旋轉設備的轉速測量，請根據網頁底部聯系方式聯系：18918042916

ROLS-5PW 轉速傳感器的datasheet：

激光轉速傳感器ROLS-5PW datasheet.pdf
