美國蒙那多ROS-P光電轉速傳感器

美國蒙那多（monarch instrument）ROS - 遠程光學 LED 傳感器，產品訂貨編號：6180-057，多功能 ROS-W（帶鍍錫線端接）和 ROS-P（帶 1/8" 電話插頭端接）是帶有可見紅色 LED 光源的螺紋不銹鋼遠程光學傳感器。

ROS光電轉速傳感器三種型號可供選擇！

ROS-W 型：遠程光學 LED 傳感器，帶 8 英尺電纜、安裝支架和 12 英寸 T-5 反光膠帶。（與數據圖表? DC6000 和 DC1250 兼容）

ROS-P 型：遠程光學 LED 傳感器，帶 8 英尺電纜，帶 1/8 英寸電話插頭端接、安裝支架和 12 英寸 T-5 反光膠帶。

ROS-P25 型：與 ROS-P 相同，但使用 25 英尺電纜。

產品都包括電纜、安裝支架和 12 英寸的 T-5 反光帶。

美國蒙那多(monarch instrument)制造的通用和受歡迎的光電轉速傳感器，ROS-W（帶鍍錫線端接的遠程光學傳感器）和ROS-P（帶1/8"電話插頭端接的遠程光學傳感器）是螺紋不銹鋼遠程光學傳感器，具有可見的紅色LED光源。這些傳感器都有目標綠色 LED 指示燈。ros光電傳感器的測量范圍為1-250，000 RPM！

美國蒙那多ROS-P光電轉速傳感器的技術規格：

ROS-W接線為 鍍錫引線，ROS-P為 1/8" [3.5 mm] 立體聲電話插頭端接。

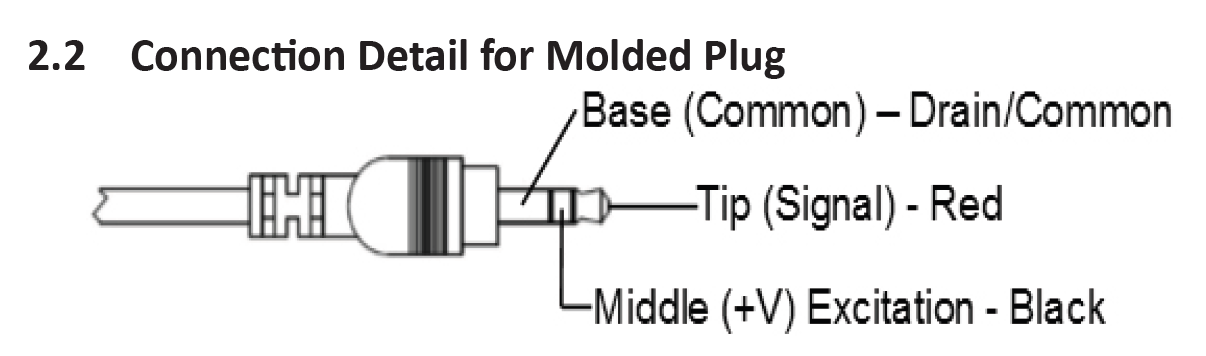

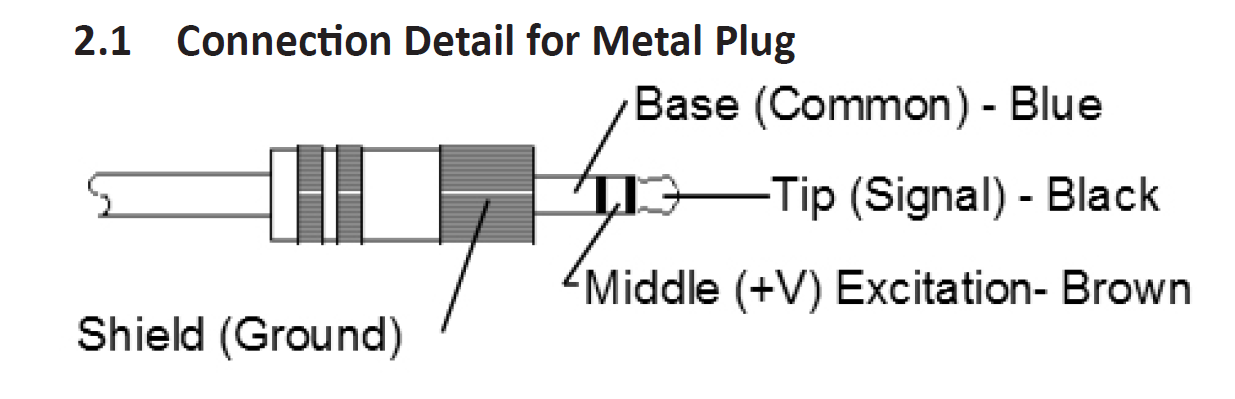

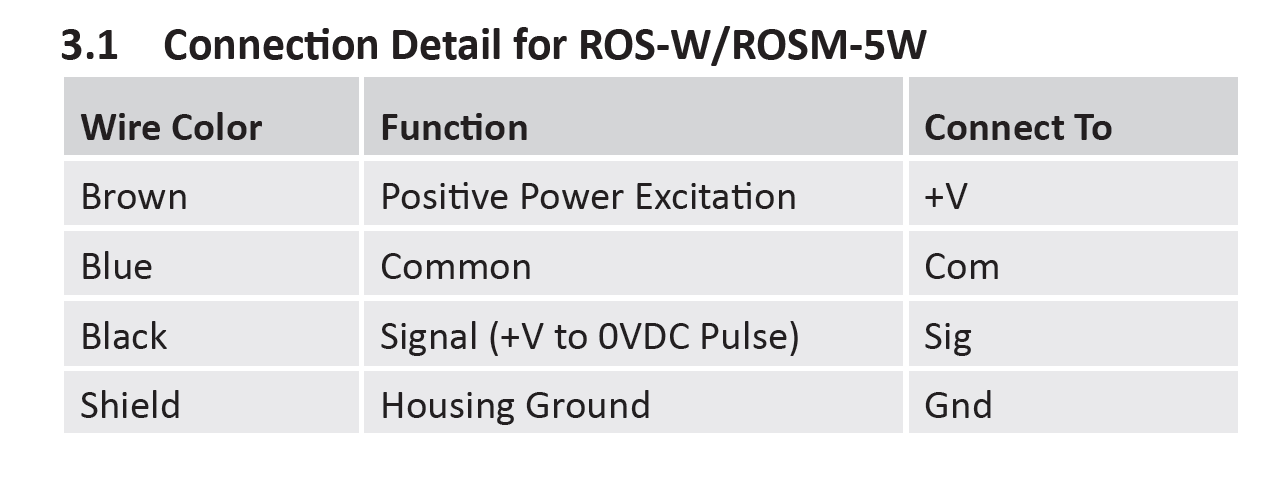

ROS轉速光電傳感器接線圖：

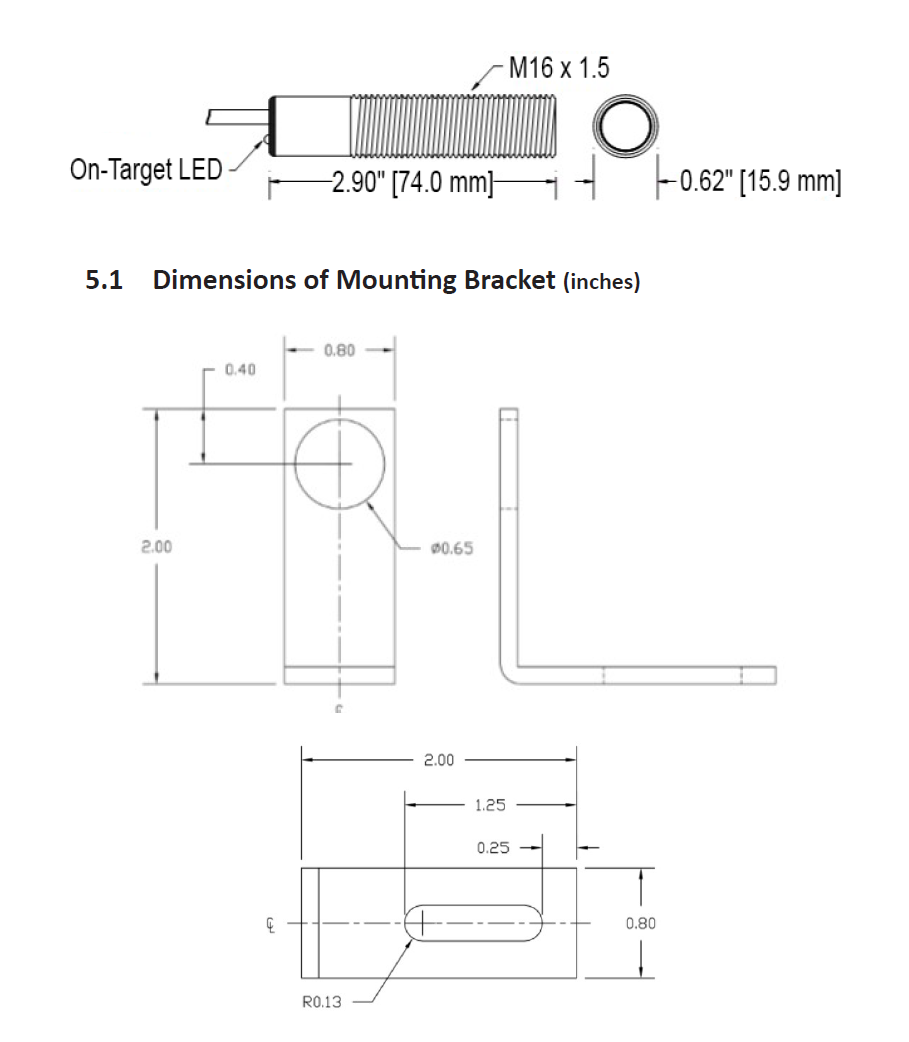

ROS-P光電轉速傳感器尺寸圖：

技術參數以英文為準：

遠程光學激光傳感器具有可見的紅色激光光源和目標指示器上的綠色LED。2級激光源在設置過程中充當瞄準裝置，可以在距離旋轉物體大偏移角度為60度的情況下測量1-250000 RPM的速度，距離可達25英尺。

傳感器安裝在303不銹鋼螺紋管中，配有90度安裝支架、防松螺母和8英尺屏蔽電纜。ROLS-P配有一個3.5毫米（1/8英寸）外螺紋立體聲插頭適配器。ROLS-W配有4根鍍錫電線。

轉速光電傳感器ROS-P和ROS-W的區別:

規格：

速度范圍：1-250000 RPM

照明：可見紅色激光，2級

激光規范：分類：2級（根據IEC 60825-1 Ed 1.2 2001-8）

符合FDA關于激光產品的性能標準，但根據激光的偏差除外，2001年7月26日第50號通知。

大激光輸出：1mW

脈沖持續時間：連續

激光波長：650 nm

光束發散度：<1.5 mrad

梁直徑：4 x 7 mm，典型高度為2米

激光二極管壽命：8000工作小時MTBF（1年保修）

目標指示器上：導線端蓋上的綠色LED

工作范圍：高達25英尺[7.6米]，偏離目標60度

功率要求：3.0-15 Vdc，0.13W

輸出：目標存在時的正脈沖–輸出電壓=電源電壓

可選–開路集電極或TTL脈沖，負脈沖（聯系工廠）

工作溫度：14°F至158°F[-10°C至70°C]

濕度：溫度高達88°F[31°C]時的大相對濕度為80%，線性下降至50%

104°F[40°C]時的相對濕度

連接：3.5 mm[1/8英寸]公立體聲插頭（ROLS-P）或鍍錫導線（ROLS-W）

電纜長度：8英尺[2.4米]

材料：303不銹鋼，配有兩個M18鎖緊螺母和安裝支架

鏡頭：丙烯酸塑料

尺寸：螺紋管3.12英寸x 0.71英寸直徑[M18 x 1.5 x 79.4 mm]長

激光輻射

避免眼睛直接接觸

2類激光產品

大輸出功率：1mW

發射波長：650nm

SAFEGUARDS AND PRECAUTIONS:

DESCRIPTION:

The Remote Optical Laser Sensor has a visible red laser light source and green LED on-target indicator. The class 2 laser source acts as the aiming device during setup and can accurately measure speeds from 1-250,000 RPM from a distance of up to 25 feet with a maximum offset angle of 60 degrees from the rotating object.

The sensor is housed in a threaded 303 stainless steel tube and supplied with a 90 degree mounting bracket, jam nuts and an eight foot shielded cable. ROLS-P comes with a 3.5mm (1/8”) male stereo plug adapter. ROLS-W comes with 4 tinned wires.

SPECIFICATIONS:

Speed Range: 1-250,000 RPM

Illumination: Visible Red Laser, Class 2

Laser Specifications: Classification: Class 2 (per IEC 60825-1 Ed 1.2 2001-8)

Complies with FDA performance standards for laser products except for deviations pursuant to Laser

Notice No. 50, dated July 26, 2001.

Maximum Laser Output: 1mW

Pulse Duration: Continuous

Laser Wavelength: 650 nm

Beam Divergence: <1.5 mrad

Beam Diameter: 4 x 7 mm typical at 2 meters

Laser Diode Life: 8,000 operating hours MTBF (1 year warranty)

On-Target Indicator: Green LED on wire end cap

Operating Range: up to 25 feet [7.6 m] and 60 degrees offset from target

Power Requirement: 3.0 - 15 Vdc, 0.13W

Output: Positive pulse when target present – Output Voltage=Supply Voltage

Optional – Open Collector or TTL pulse, Negative pulse (Contact factory)

Operating Temp.: 14 °F to 158° F [-10 °C to 70° C]

Humidity: Maximum relative humidity 80% for temperature up to 88 °F [31 °C] decreasing linearly to 50%

relative humidity at 104 °F [40 °C]

Connection: 3.5 mm [1/8 inch] male stereo plug (ROLS-P) or Tinned wires (ROLS-W)

Cable Length: 8 feet [2.4 m]

Material: 303 Stainless Steel supplied with two M18 Jam Nuts and Mounting Bracket

Lens: Acrylic Plastic

Dimensions: Threaded Tube 3.12 in x 0.71 in diameter [M18 x 1.5 x 79.4 mm] long

LASER RADIATION

AVOID DIRECT EYE EXPOSURE

CLASS 2 LASER PRODUCT

MAX OUTPUT POWER: 1mW

EMITTED WAVELENGTH: 650nm

CLASSIFIED TO IEC 60825-1:2001

ROS-W光電轉速傳感器可適配、西門子LMS數據采集儀、昆山棋邁測控動平衡儀等設備，具體請聯系公司銷售！
