磁粉探傷中探傷黑光燈的選擇
磁粉探傷是一種表面探傷方法。適用于探測鋼鐵等磁性材料制成的被檢物表面和近表面缺陷。其基本原理是鐵磁性材料和工件被磁化后,由于不連續性的存在,使工件表面和近表面的磁力線發生局部畸變而產生漏磁場,吸附施加在工件表面的磁粉,形成在黑光燈光照下目視可見的磁痕,從而顯示出不連續性的位置、形狀和大小。
如何正確操作磁粉探傷黑光燈?

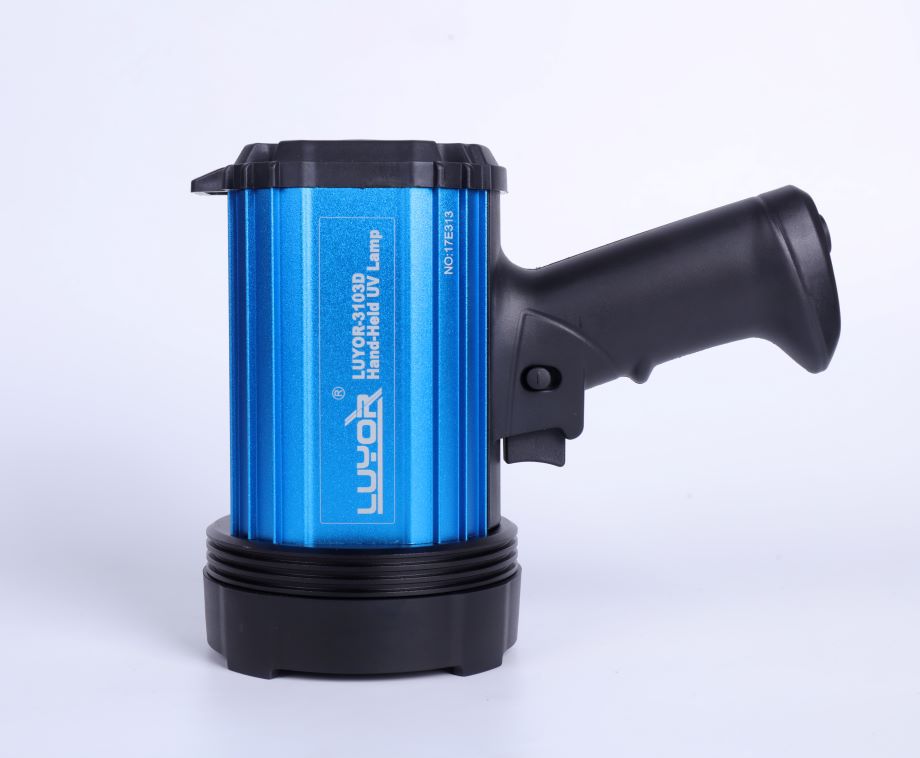

如果是在探傷室探傷,建議選用220V供電的交流磁粉探傷黑光燈,例如:LUYOR-3104或LUYOR-3105。如果是大型壓力容器探傷或者風力發電設備的葉片探傷,建議選用鋰電池供電的型號,LUYOR-3104D或LUYOR-3105D,LUYOR-3104/3104D帶有白光照明,滿足在暗室的白光照明。LUYOR-3104和LUYOR-3105磁粉探傷黑光燈滿足ASTM E3022-18標準。LUYOR-3103和LUYOR-3103D滿足航空業標準。
熒光探傷分為熒光磁粉探傷(MT)和熒光滲透探傷(PT),這2種探傷用的黑光燈是相同的,大家習慣叫熒光探傷燈、磁粉探傷燈、探傷黑光燈,因為這種燈發出的紫外線是在400nm以下,人的肉眼是無法觀察到,所以大家統稱這種燈為黑光燈?,F(xiàn)在主要采用365nm紫外led作為發光光源。
熒光磁粉探傷需注意的幾點:
1、對關鍵件和重要件進行熒光磁粉探傷或熒光滲透探傷,應盡量選用紫外強度指標高的黑光燈,并且好對探傷處作適當遮光。
2、如使用的黑光燈不是具有非常高強度指標的,必須在暗室里進行檢查。
3、黑光燈應定期(以I周為宜)進行紫外強度測試。
4、在無暗室條件下進行熒光磁粉探傷或熒光滲透探傷,可根據磁粉探傷A型試片或滲透探傷試片上的人工缺陷能否清晰顯示來決定是否可行,是否需要遮光并以此監控探傷質量。
軸承行業熒光探傷時應注意的事項:
根據軸承探傷標準規定:用熒光磁粉檢查時,MT磁粉探傷機應配備波長320~420nm的紫外線探傷燈(黑光燈),光源距燈400mm處紫外線輻照度不得低于1000μW/cm2,檢驗區域應遮黑,周圍的白光照度≤10 LUX
