磁粉檢測中探傷黑光燈的選擇

探傷黑光燈種類和工作原理：

探傷行業主要有兩種類型的探傷黑光燈，一種是傳統的高壓水銀蒸氣黑光燈，另一種是比較流行的LED黑光燈。兩種燈的發光原理不一樣，前者是利用含有汞蒸汽等離子體的燈泡，汞蒸汽等離子體能發射對應汞原子躍遷光譜的光線。輸出的輻照度依賴于汞蒸汽的壓強和汞的含量。后者則是利用發光二極管(LED),一種半導體或包含半導體的固態電子器件，對其通電發光。

要選擇，先明“理”，老生常談，什么是磁粉檢測，磁粉探傷是通過對被檢工件施加磁場使其整體磁化或局部磁化，在工件的表面和近表面缺陷處將有磁力線逸出工件表面而形成漏磁場，有磁極的存在就能吸附施加在工件表面上的磁粉形成聚集磁痕，從而顯示出缺陷的存在的探傷方法。

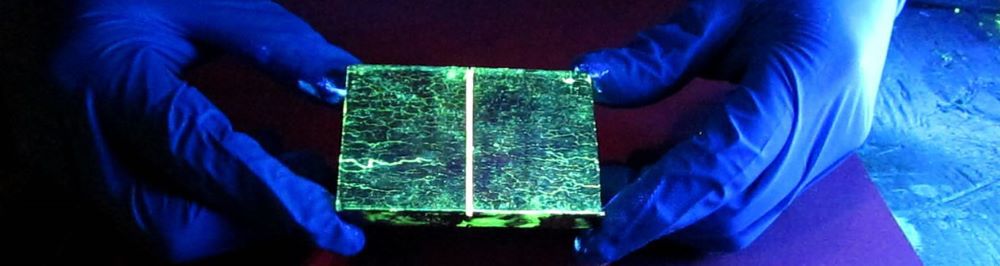

上圖：探傷黑光燈用于檢查齒輪裂紋

適用于探測鋼鐵等磁性材料制成的被檢物表面和近表面缺陷。由于不連續性的存在，使工件表面和近表面的磁力線發生局部畸變而產生漏磁場，吸附施加在工件表面的磁粉，形成在合適光照下目視可見的磁痕，從而顯示出不連續性的位置、形狀和大小。

熒光探傷黑光燈如何正確使用？

1、磁粉探傷燈（汞燈光源）剛點燃時，輸出達不到zui大值，所以檢驗工作應至少等3min以后再進行，目前絕大多數若采用LED冷光源黑光燈則無需等待。
2、要盡量減少磁粉探傷燈的開關次數，頻繁啟動會減少燈的使用壽命。
3、磁粉探傷燈使用后輻射能量下降，所以應定期測量黑光輻照度。
4、電源電壓波動對磁粉探傷燈影響很大。電壓低，探傷黑光燈可能啟動不了，或使用點燃的探傷黑光燈熄滅。當使用的電壓超過燈的額定電壓時，對探傷黑光燈的使用壽命又影響很大，所以必要時要裝穩壓電源，以保持電源電壓穩定。
5、磁粉探傷燈可見光濾光片上有臟污，應及時清除，否則會影響紫外線黑光的發出。
6、 避免將磁懸液濺到探傷黑光燈上，若鹵素填充的燈容易炸裂，而LED探傷黑光燈可有效避免。
7、不要將磁粉探傷燈直對著人的眼睛照。
8、磁粉探傷燈濾光片如果有裂紋，應及時更新，因為會使可見光和中、短波紫外光通過，對人體有害。

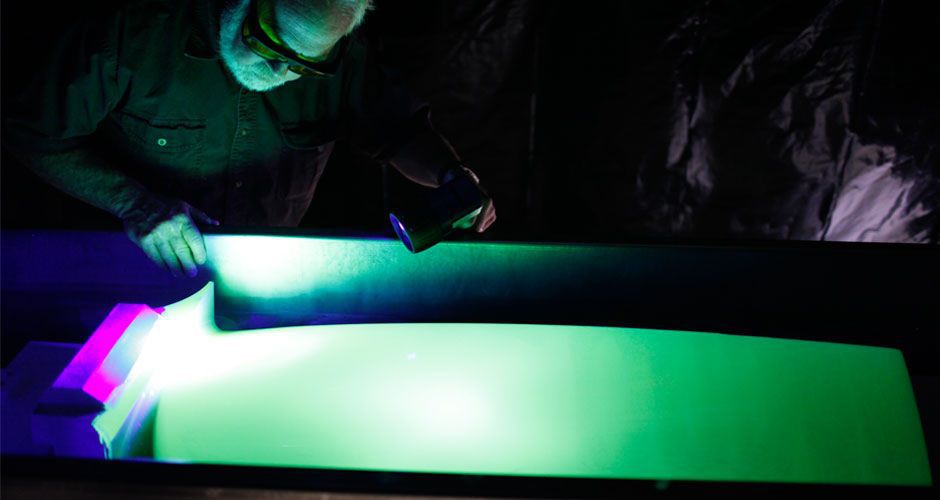

上圖：探傷黑光燈用于磁粉熒光探傷

熒光磁粉探傷需注意的幾點

1、針對被檢要求高的物件進行熒光磁粉或熒光滲透的探傷，選用紫外強度指標高的黑光燈并作適當遮光。
2、若發現黑光燈檢測未能達到指標，因及時更換，及時發現原因，更換滿足檢測高強度指標，且須在暗室內進行。
3、針對工作中經常使用的黑光燈應做到定期進行紫外強度測試，一般推薦為每周檢測。
4、無暗室條件下進行熒光磁粉或熒光滲透探傷時，利用A型磁粉試片或?qū)Ｓ玫臐B透探傷試的顯示清晰度來決定檢測是否可惜，進而再次確定是否需要遮光以此監測探傷質量。
值得特別要注意是軸承行業熒光探傷時應注意的事項：用熒光磁粉檢查時，MT磁粉探傷機應配備波長320~420nm的紫外線探傷燈(黑光燈)，光源距燈400mm處紫外線輻照度不得低于1000μW/cm2，檢驗區域應遮黑，周圍的白光照度≤10lx。

上海峰志儀器有限公司銷售瑞典蘭寶、美國spectro-uv、美國路陽、美國磁通等公司生產的各種款式黑光燈。

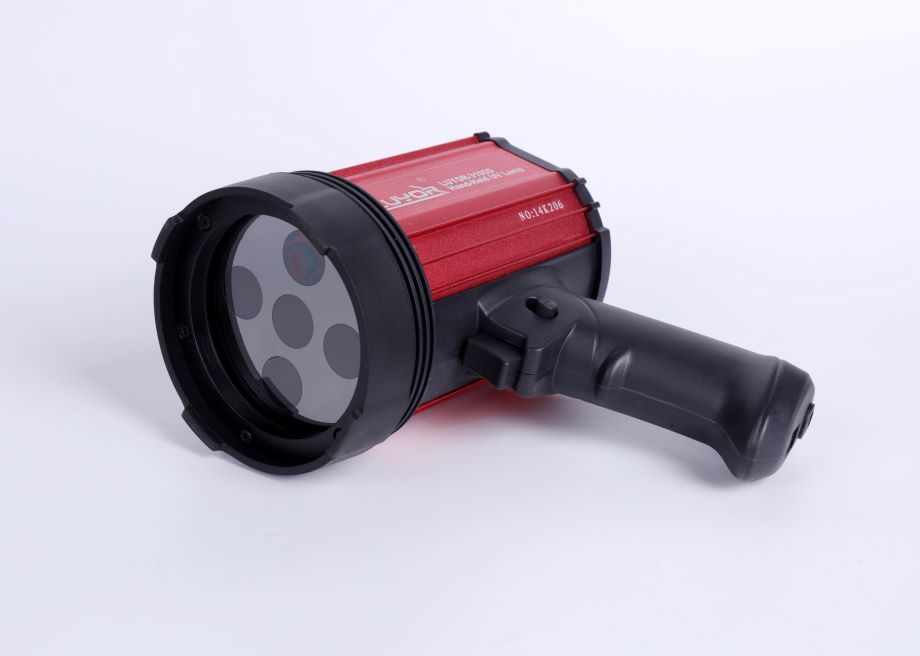

推薦瀏覽:手持式冷光源黑光燈LUYOR-3105/3105D

手電筒式探傷黑光燈用于熒光滲透探傷（NDT Fluorescent PT）

LED探傷黑光燈需要定期檢測的4項內容

led探傷黑光燈（紫外線燈）使用后需要進行定期檢查，才能保證使用過程中發揮大的作用，特別是空客備忘錄ME1720084要求，檢查周期可為1月一次，檢查的主要內容為：黑光燈照射光斑的均勻性、小工作距離、光束輻照度分布模擬圖、大輻照度。

一：黑光燈照射光斑的均勻性

將黑光燈保持在距離一張A4白紙一定距離處，觀察黑光燈投射光束形成的光斑，正常情況下光斑應該分布均勻，沒有明顯的強度變動、閃爍或閃動，這種方法為“白紙驗證法”

二：小工作距離

小工作距離是黑光燈在光斑變得不均勻之前可以使用的短距離，在上面“檢查黑光燈光斑是均勻性”后，慢慢的將黑光燈移近白紙，直到光斑光斑團為不均勻性或各個LED變得清晰，此時的距離為小工作距離

注：在E3022的小工作距離之前，就可能會達到5,000μW/ cm2的大強度。

三：光束度照度分布模擬

1）將黑光燈安裝在平坦的工作臺上方，高度為該燈的工作距離（其認證大強度5000μW/ cm2的對應高度）。

2）打開黑光燈使其穩定。 E3022指定在進行任何測量之前至少30分鐘。

使用經校準的黑光輻照計查找光束中心的大輻照度并記錄強度。

3）從中心開始作為零點，橫向移動輻照計探頭并使用0.5英寸/ 13毫米網格記錄各點強度，以繪制全光束輻照度分布模擬圖，直到強度降至200μW/ cm2以下。

4）使用此數據，創建光束輻照度的二維圖像，并將光束輻照度分別在1000μW/ cm2和200μW/ cm2以上部分的輪廓直徑記錄在報告中。

注：對于手持式黑光燈，輻照度在1000 μW/cm2 以上的光斑直徑至少需要5英寸/127毫米。

四：大輻照度

將黑光燈與黑光輻照度計保持固定距離，并以μW/ cm2為單位檢驗其輻照度。對于空客公司，此檢查在各個燈的工作距離下進行。作為空客公司和羅羅公司認證的一部分，燈具制造商應檢測每臺燈在大輻照度為5,000μW/ cm2時的工作距離，并將結果列在黑光燈合格證上。也即應使用該工作距離代替標準的15英寸/ 38厘米距離，以符合新的空客要求。

注：市場上大多數黑光燈的輻照度要求設定為在15英寸/ 38厘米的距離處可達到5,000μW/cm2。
