頻閃儀的原理

頻閃儀是指控制光源發光，以特定頻率快速閃動的光學測量?jī)x器。頻閃儀可以發出短暫又頻密的閃光，當閃光頻率與被測物體的轉動或運動速度接近或同步時，利用眼睛的視覺暫留或視頻同步，能輕易觀測到高速運動物體的表面質量或運行狀況。在系統設計中 ,采用 LED數碼管作為人機顯示界面。LED顯示具有高亮、長壽命、控制方便等特點 ,只要保證驅動電路的可靠性 ,就可以保證人機界面的長期工作的穩定性。參數設定或功能選擇方面 ,采用高可靠性的歐姆龍輕觸按鍵和具有快速調節功能的旋轉編碼器作為數據輸入元件 ,配以合理的軟件來提高參數設定的速度和方便性。作為一個使用比較方便的產品 ,必須具有參數保存的功能 ,在這里采用了非易失性存儲器 ,存放頻率、工作模式等參數。

為了達到使用方便、性能穩定、控制準確等效果 ,整個軟件系統的設計就顯得很重要。另外 ,在頻閃燈控制系統中還存在一個核心和難點的技術 ,就是要保證閃光燈的供電電壓穩定。只有保證電壓的穩定性才能保證燈管閃爍的亮度一致 ,才能使閃光燈在高頻的情況下不會出現漏閃現象。因?yàn)闊艄茉诓煌l段閃爍的時候消耗的功率是不定的 ,所以難以控制。當頻閃燈作為光源用于印刷質量檢驗時 ,對頻閃燈的性能又提出了一個更高的要求。頻閃燈在收到觸發信號后至燈管閃爍的時間必須一致 ,所以程序控制和電路設計就顯得更為重要。

頻閃儀操作注意事項：

頻閃儀也叫頻閃燈，閃頻儀，靜像儀，閃光燈，轉速計，頻閃監測儀，頻閃靜像儀，閃光測速儀，頻閃轉速計等。

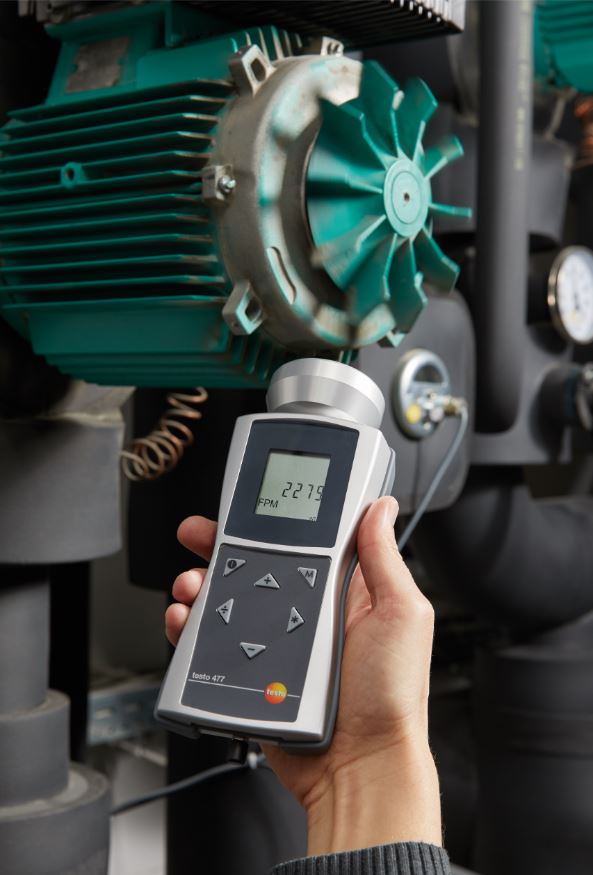

此款儀器秉承了前幾代頻閃儀高效低故障率的特點的同時，又采用高效控制芯片控制能量的轉化，使能量輸出更加穩定，元件散熱量低；采用高性能單片微機處理單元、顯示芯片驅動數碼管顯示，頻率精度高。主要特點是便攜手提式，小巧輕便；使用時需要接入交流電源,有AC220V和AC110V兩種電源類型。儀器能夠很直觀、整幅地觀看被照射的高速運動物體表面圖案，不會造成任何色彩失真。頻閃儀本身是一種精密檢測儀器，在日常使用過程中，必須遵守以下3個要點。

1. 用戶在頻閃儀選型之前必須根據實際使用情況選定是手提便攜式還是多聯寬幅固定式。手提便攜式頻閃儀適合于需要經常變換觀測地點的工作情況。而固定式則適合于寬幅檢測；如用于檢品機、印刷機在線檢測。
2. 使用之前，建議用戶先根據當前的機械速度和被測圖案的大小，估算當前圖案的工作頻率，然后將儀器的閃光頻率調到這一估算值后再做的調整。這樣對初次使用頻閃儀的用戶來說，能快速達到靜止觀測的效果。
3. 由于塑料薄膜在印刷時會產生很強的靜電，在使用頻閃儀的過程中，用戶務必要注意儀器的接地措施，否則很容易使儀器的控制線路部分受到強大的靜電干擾，直至將內部芯片損壞，導致儀器不能正常工作.

總之，使用該儀器必須要遵守以上3個要素，遵循以上要點可以提高儀器使用壽命和測量精度。

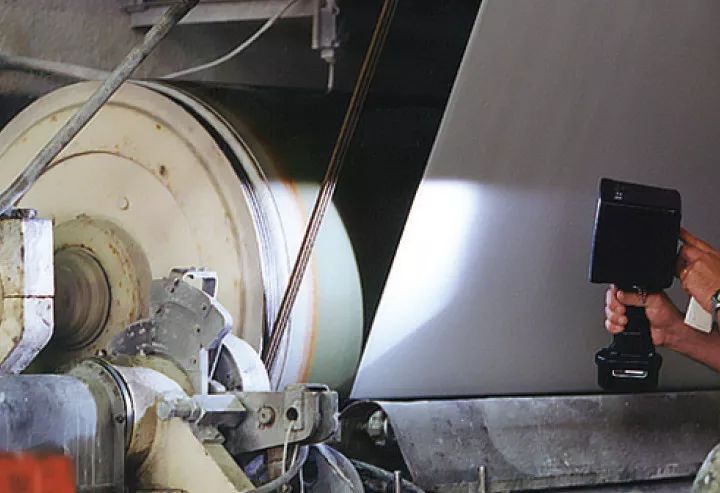

頻閃儀在造紙行業的應用

頻閃儀是指控制光源發光，以特定頻率快速閃動的光學測量?jī)x器。頻閃儀可以發出短暫又頻密的閃光，當閃光頻率與被測物體的轉動或運動速度接近或同步時，利用眼睛的視覺暫留或視頻同步，能輕易觀測到高速運動物體的表面質量或運行狀況。20世紀60年代后，頻閃儀做為一種在線檢測工具，開始在造紙，印刷及鋼鐵行業得到迅速普及，監控生產過程中可能出現的質量缺陷。尤其在造紙行業，頻閃的普及率非常之高。

頻閃儀在造紙行業的常規使用示例

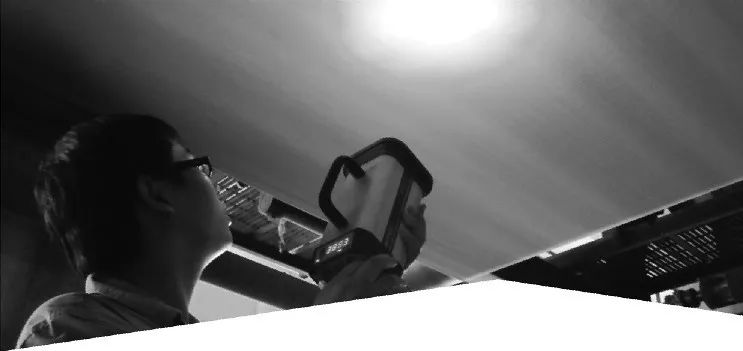

網部：
1-  檢測網面異物、網面破損
可以在流漿箱下方通過頻閃儀對網面進行觀測，調整到對應頻率后能夠找到網面粘附的 雜質（多為復卷膠、漿內樹脂等），確定準確位置后輔助通過高壓水槍進行清潔。

2-  檢查網部跳漿
網部適度跳漿對于改善紙張的勻度、均一性、纖維方向、強度分配等有非常重要的影響，然而通過肉眼直接看到的跳漿往往不準確。通過頻閃儀將跳漿準確形態化，控制跳漿等級在6-7左右，從而達到想要的紙張性質改善。（關于跳漿問題我們會在未來的文章中進行解讀）

3-  檢查水針/高壓水
舉例說明：定邊水針是網部?jī)H次于真空的關鍵性運行控制點，通過頻閃儀能夠輕易的分辨出肉眼不可見的水針分叉、水針?biāo)瑲?、水針切割角度異常等問題。

4-  檢查橫幅差異
舉例說明：頻閃儀在網部使用zui多的還是用來判斷漿料橫幅差異，通過頻閃儀能夠更精準的通過末端輕微跳漿，來判斷橫幅水分差異（用普通手電觀察水線鏡面不如頻閃儀效果好）。從而用于指導紙張橫幅差異的控制和排查。

5-  復合輥間速差
對于多層復合紙板來說，層與層之間速差常常影響著紙張勻度、層間結合、表面搓起毛等問題的發生，通過頻閃儀找出一支復合輥目視靜態頻率，再以相同頻率照射臨近輥，能分辨出層與層之間（輥與輥之間）速度是否完美匹配。如差異過大則需要進行專業的網速測定予以矯正。

壓部：
1-  檢查靴套表面：
靴套在高速運行期間很難在線監控，特別是對于一些壽命尾期或已經出現局部異常的靴套更需要增加檢查頻次（由于靴套價值較高，很多生產人員寧可冒運行風險也要延長靴套運行時間——并不推薦，因?yàn)楸ヌ卓赡軐?dǎo)致的靴板損壞、毛布損壞、停機維修等遠遠超出一床舊靴套的價格），通過頻閃儀調整到目視靜止?fàn)顟B(tài)，能夠準確的區分靴套邊部龜裂變化程度，用于指導停機更換時間。（當然以上工作更建議在停機期間進行檢查，避免人身和設備傷害風險）
2-  紙邊及毛布質量
通過頻閃儀能夠檢查毛布表面植絨橫幅差異、背面是否存在基線斷裂甩絲、通過找到合適頻率清晰的觀察壓部細微的帶邊/掉邊等問題。

干部：
1-  引紙繩速差：
引紙繩的磨損斷裂常常會造成斷紙并浪費大量人工重新引繩，因此對于日常引紙繩的檢查就顯得尤為重要。其中一種防繩間磨損的方法就可以用頻閃儀來檢測。對準一根引紙繩調整為視覺靜態頻率，再使用相同頻率照射相鄰引紙繩，如發現非視覺靜態則意味著存在較大繩間速差和磨損，需要及時調整降低磨損斷繩的概率。

紙?。?/strong>
-  幾乎規律性、痕跡類紙?。ㄈ鐗汉?、漏涂、臟點、破洞、輕微折痕等）
  僅以此文希望更多的造紙工作者意識到頻閃儀的重要性，同時提供更多查找問題解決問題的方法。
