熒光適配器用于檢查電子元件故障分析

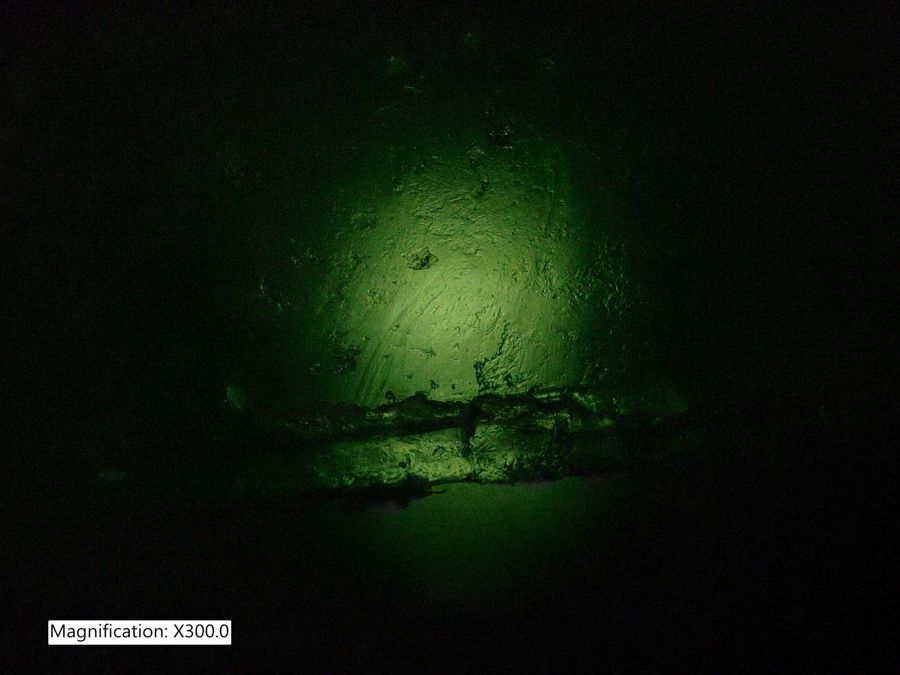

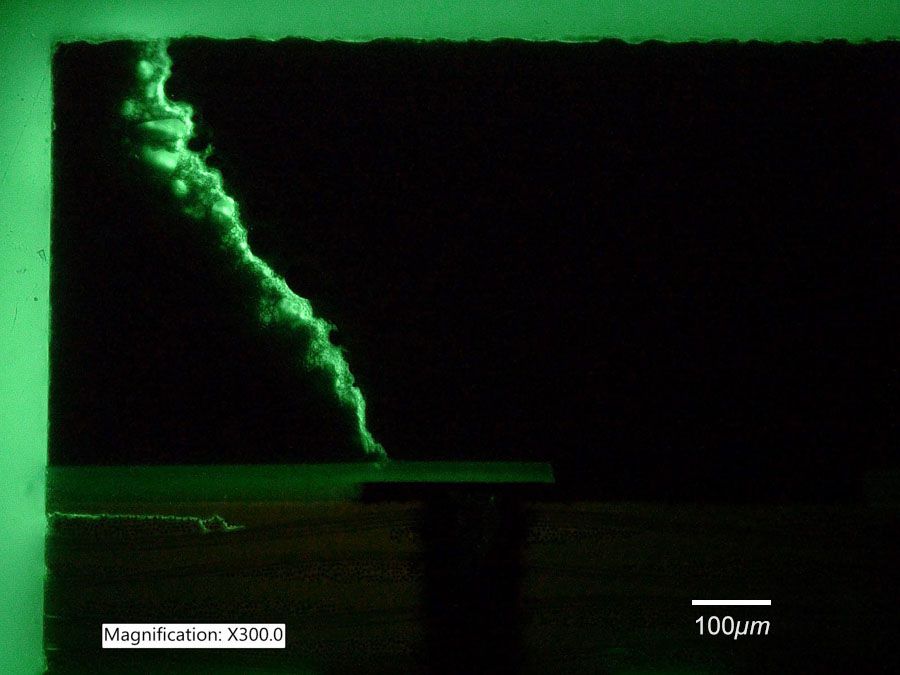

檢查嵌入環氧樹脂中的電子元件，橫截面，拋光并用熒光環氧染料突出顯示。圖像是用凱恩士VH-ZST鏡頭拍攝的。雖然熒光染料的制造商建議使用紫外線激發，但我們的皇家藍燈頭用于這些圖像，并被發現優于紫外線。

熒光適配器用于檢查電路板涂層

電路板上的保形涂層，有損壞。使用凱恩士 VH-ZST 鏡頭拍攝的圖像。上排是用紫外線制成的，這是該應用的“傳統”波長范圍。雖然這適用于從側面引導的激發，但當光頭位于光纖輸入端口上方時，紫外線波長與ZST透鏡不能很好地配合使用。下排顯示了用我們的紫羅蘭燈頭激發的相同區域。雖然熒光在較低放大倍率下亮度略低，但該光源通過Keyence透鏡光學元件效果更好，產生您可以在200x圖像中看到的更亮的區域。

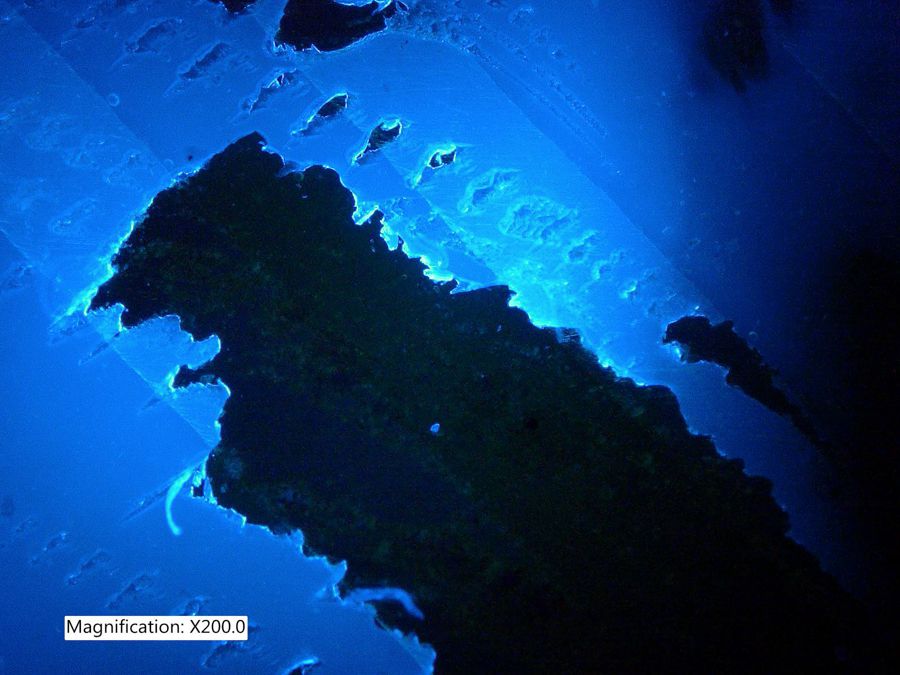

上圖為在紫外光照射下觀察的效果

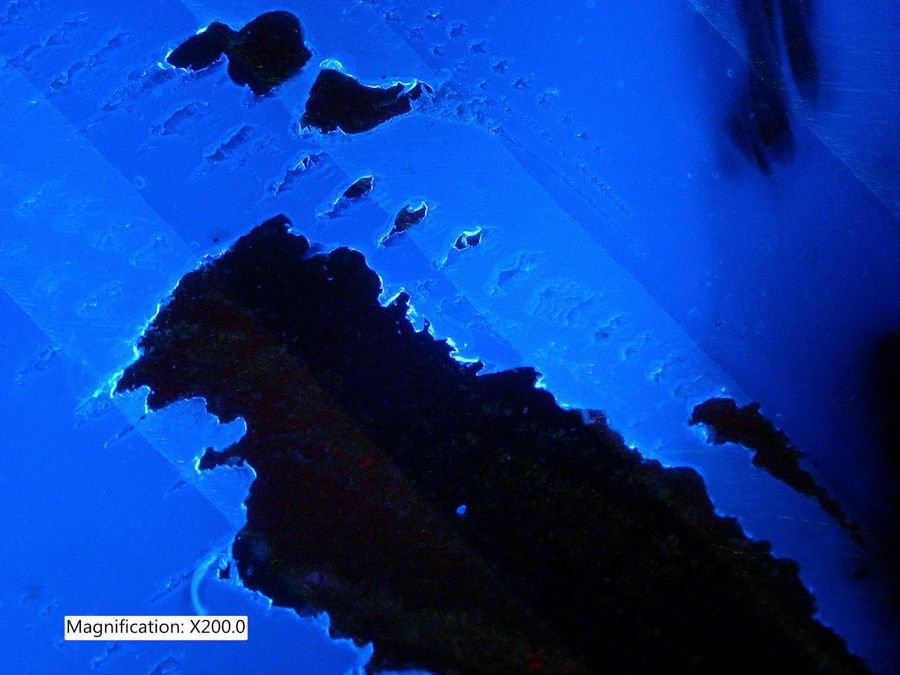

上圖為在藍光照射下觀察的效果

熒光適配器用于混凝土薄片分析

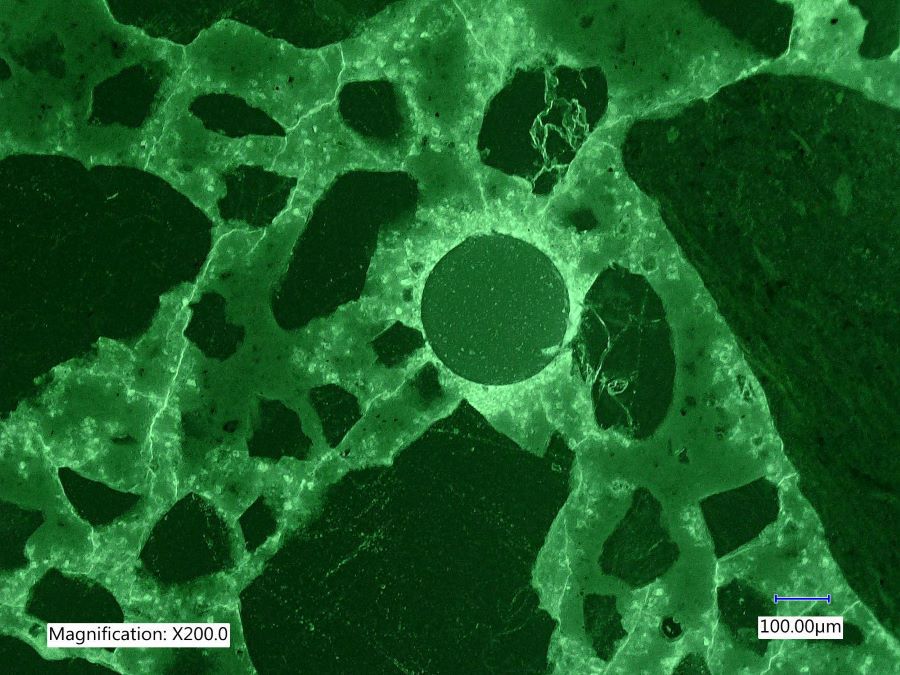

下圖由20μm混凝土薄片制成，采用凱恩士VH-Z100透鏡，夜?；始宜{(lán)激發。與上述電子元件一樣，熒光染料的制造商建議使用紫外線激發。我們的皇家藍燈頭用于這些圖像，并被發現優于紫外線。

薄片由德國哈雷-維滕貝格大學地球科學與地理研究所礦物學和地球化學系提供。

熒光適配器用于檢查電機軸上的環氧樹脂

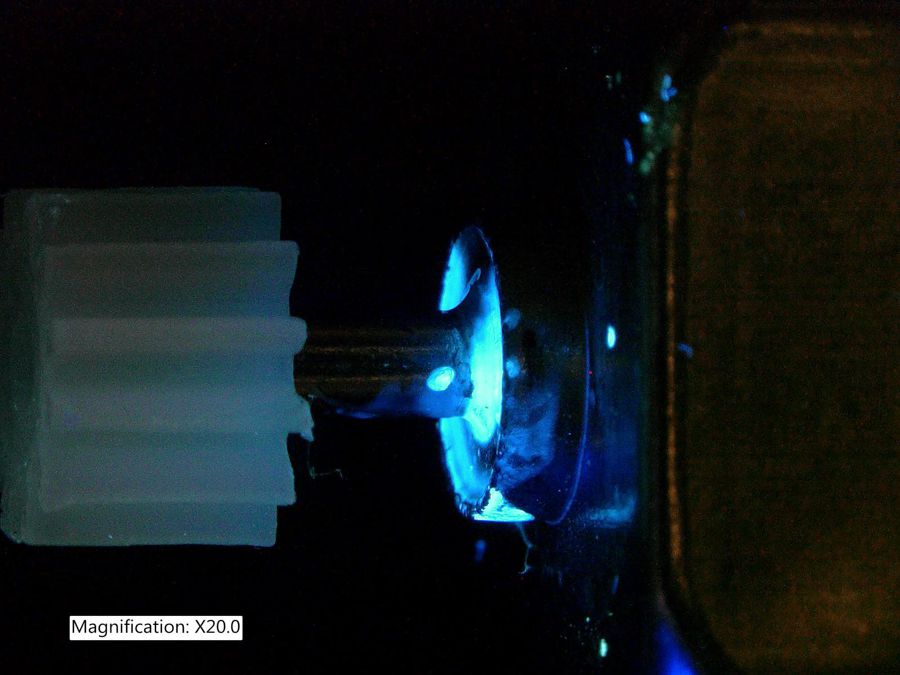

小型電機軸用環氧樹脂，不屬于哪里。使用凱恩士 VH-ZST 鏡頭拍攝，20 倍放大倍率。

電機軸上的環氧樹脂，20x

熒光適配器用于檢查尼龍顆粒中的凝膠缺陷

尼龍6，6顆?？梢员憩F(xiàn)出稱為“凝膠”的工藝缺陷。如果生產批次中含有過多的凝膠，則可能會影響下游生產。您可以在我們的應用程序文章中閱讀有關此內容的更多信息。使用凱恩士 VH-ZST 鏡頭、皇家藍激發拍攝的圖像。在 100 倍及以上時，圖像利用了 Keyence 自動對焦堆疊功能。

上海峰志儀器有限公司銷售美國路陽LUYOR-3421高強度熒光適配器，能夠滿足市場上各種體視顯微鏡和工業顯微鏡，讓你的顯微鏡輕松成為熒光顯微鏡。

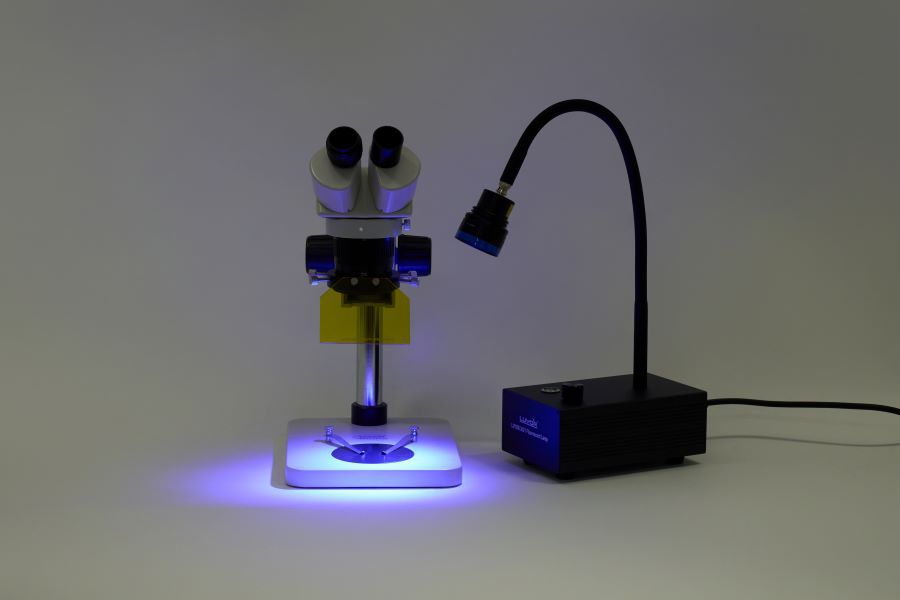

上圖為：LUYOR-3421熒光適配器配合體視顯微鏡
