紫外交聯儀的能量和強度如何轉換

文獻中的紫外交聯的設定值通常以mJ/cm2或J/m2單位進行報告。在某些情況中，報告中會用功率單位描述通量（例如μW / cm2），在這種情況下，用戶應使用公式1確定能量。

公式1.  Fluence Rate(mW/cm2)×Time(sec)=Fluence/Dose(mJ/cm2)

示例將流感病毒在1000uW/cm2的紫外環境中曝光10min。將此報告中的紫外線劑量轉換為mJ/cm2。

1000uW/cm2=1mW/cm2，10min=10×60sec=600sec

1mW/cm2×600sec=600mJ/cm2

紫外交聯的能量單位換算

1J/cm2=1000mJ/cm2=10000J/m2

紫外交聯的功率單位換算

1W/cm2=1,000mW/cm2=10,000W/m2=1,000,000μW/cm2

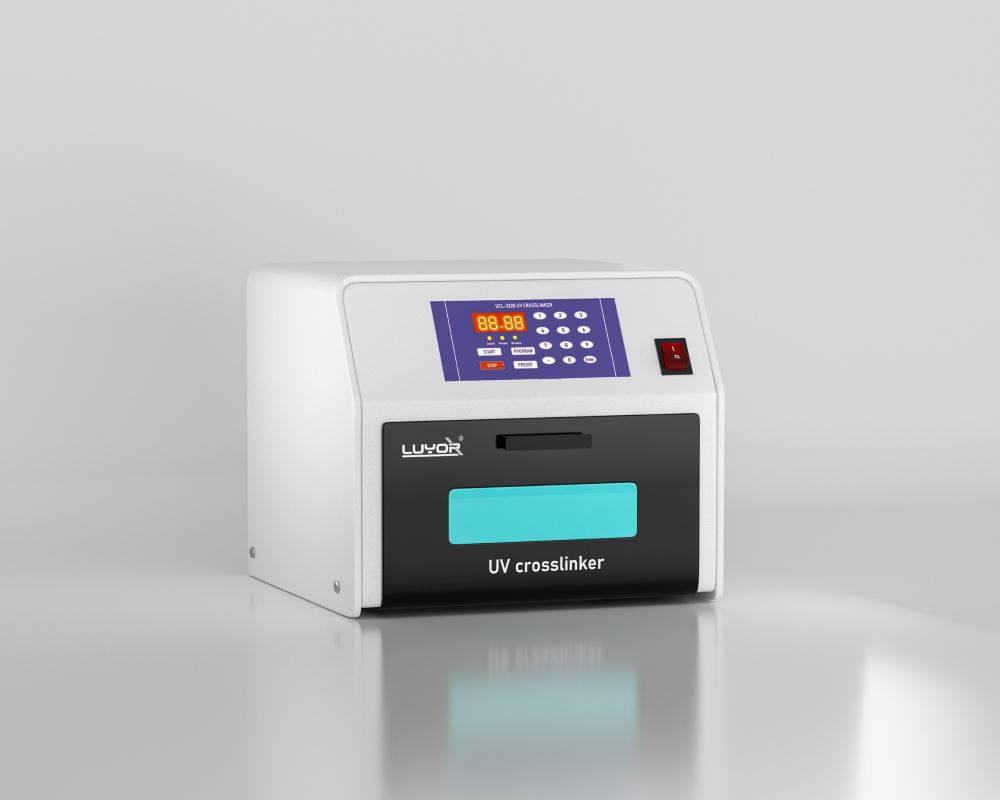

上海峰志儀器有限公司銷售的美國路陽公司生產的UVA(365nm)、UVB(302 nm)、UVC(254 nm)三種波長紫外交聯儀，主要包括UCL-3200L/3500L（365nm）、UCL-3200M/3500M（302nm）、UCL-3200/3500（254nm）（三種波長），每款設備均可按照能量或者輻照時間設置。

紫外交聯儀的操作步驟

1.接通電源線，打開電源開關(使用請先斷電安裝燈管)。

2.選擇運行模式。

能量模式（Energy指示燈亮)，可以通過Energy按鍵選擇此模式。

時間模式（Time指示燈亮），可以通過Time按鍵選擇此模式。

預設模式（Preset指示燈亮），可以通過Preset按鍵選擇此模式。

3.設定交聯的參數值

自動模式下，默認設置能量：120.0mJ/cm2（此參數不可修改）。

能量模式下，通過0-9數字鍵輸入需要設定的能量值，輸入完畢后按Enter鍵輸入完畢。在輸入過程中可以通過Stop/Reset按鍵重新輸入?yún)?shù)。

時間模式下，通過0-9數字鍵輸入需要設定的時間參數，在輸入過程中可以通過Stop按鍵重新輸入?yún)?shù)。輸入完畢后按Enter鍵輸入完畢。

在預設模式下，（1）首先通過0-9數字鍵選擇程序號，在選擇過程中可以通過Stop按鍵重新輸入程序號。選擇完畢后按Enter鍵確認程序號。（2）通過Energy按鍵或者Time按鍵選擇預設模式下的工作模式。（3）后通過0-9數字鍵輸入需要設定的參數值，在輸入過程中可以通過Stop按鍵重新輸入?yún)?shù)。輸入完畢后按Enter鍵輸入完畢。

注：(1)在預設模式時，如果選擇程序號并按下Enter鍵后，程序號即被選定，如果再重新選擇程序號時，需要再按下兩次Preset按鍵。

(2)Preset按鍵按一次，Preset指示燈亮，表示處于預設模式，再按一次Preset按鍵，則Preset指示燈滅，表示退出預設模式進入自動模式。

5.放置實驗樣品:將實驗物品置于紫外曝光室中，樣品放置完成時注意關好門。

注：

(1)交聯儀的門未關到位時無法啟動。

(2)樣品盡量放置在中間位置。（具體數據參見附表1箱體內部能量分布值）

6.按下Run/Pause按鍵啟動，進行實驗。

7.交聯結束（交聯結束后，蜂鳴器鳴叫三聲，交聯儀處于待機狀態。

8.關閉電源，取出樣品。
