低壓汞燈的結構

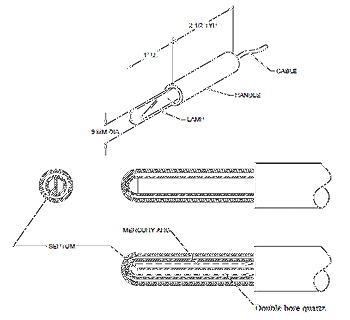

圖1為低壓汞燈的一般結構圖。其中，水銀被封入石英管內。
通過隔板形成雙管結構。燈管一端被連接雙管內腔的半圓式結構予以密封。
每個燈管內腔的兩端均有電極，電極則通過封裝口和外部連接，連接均內置于把手里面。
圖1：雙管結構圖
雙管結構圖
美國BHK Analamp低壓汞燈的光譜

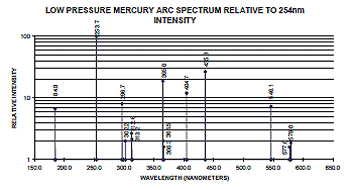

圖2為輻射光譜分布圖。其中，水銀明線光譜的大強度波長為254nm。
光輻射總量的約80%集中在254nm光普中。
圖2：水銀明線光譜分布圖
美國BHK Analamp低壓汞燈的光譜分布圖
燈泡的使用壽命及不同波長的輻射率變化

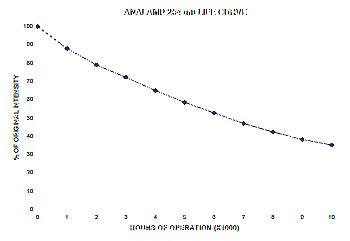

燈管的保證使用壽命定義為累計點燈5000小時或254nm波長的輻射強度降低至初始強度的50%為標準。圖3為連續點燈時的使用壽命變化圖。通常情況下，的ON/OFF次數越多，燈泡的使用壽命越短。相反，連續點燈會延長燈泡的使用壽命。汞燈的使用壽命主要取決于波長長短。

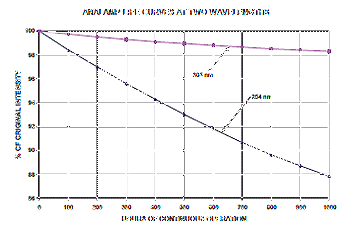

圖4分別表示在連續點燈1000小時時波長254nm和365nm的光譜曲線。
其中，254nm的輻射強度降低至初期強度的約88%，與此相比，365nm則維持在98%高度。兩者在輻射強度維持性能上的顯著差異主要由電極濺射所引起的光輻射效率低下所引起的。隨著燈泡的老化，電極的金屬顆粒不斷被放電剝離并在石英管內側形成濺射層。所形成的濺射層相當于一道干涉濾光片并會吸收部分光線。由于短波長光線先受到影響，所以說輻射強度的損失主要取決于波長。基于上述原因，在進行包括低壓汞燈在內的光學系統設計時應注意避免系統的輻射強度隨時間發生變化。
圖3：燈泡輸出功率變化圖
燈泡輸出功率變化圖
圖4：254nm波長和365nm波長的輻射率差異
254nm波長和365nm波長的輸出差異
美國BHK Analamp低壓汞燈的配光特性

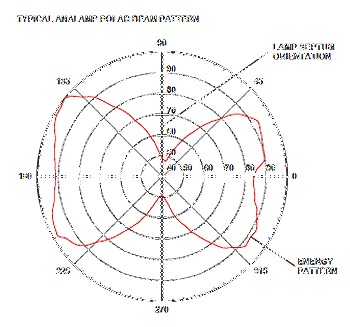

圖5：雙管的配光特性
美國BHK Analamp低壓汞燈的使用方法
在圖6-A中，由于美國BHK公司的低壓汞燈手柄周圍和前端部分的老化速度不相一致，實際使用過程中的輻射強度也會有所變化。在圖6-B中，雖然老化速度幾乎不發生變化，但由于受放電噪音和外部溫度的影響，實際輻射強度也不相同。在圖7中，雖然測量光和參考光的輻射位置相同，但因測量角度不同，其輻射強度也不相同。圖8為理想狀態下的工作示意圖。即從同一點獲得光線并通過分光器分為參考光和測量光。
圖6：由于把手周圍和前端部分的老化速度不相一致，實際使用過程中的輻射強度也會有所變化。雖然老化速度幾乎不發生變化，但由于受放電噪音和外部溫度的影響，實際輻射強度也不相同。
圖7：雖然測量光和參考光的輻射位置相同，但因測量角度不同，其輻射強度也不相同。
圖8：理想狀態下的工作示意圖。即從同一點獲得光線并通過分光器分為參考光和測量光。
