B-掃描超聲波測厚儀MMX-7

美國DAKOTA公司B-掃描超聲波測厚儀MMX-7，具有ZX系列測厚儀的特性，并具有一些額外的特性和優勢。可選的大數字和B-掃描顯示選項、內部4Gb SD卡、字母和數字存儲格式、64個用戶自定義設置、用于改善線性度的探頭選項、只需按一個按鈕即可實現回聲穿透涂漆、多重校準和可選材料類型選項等。

超聲波測厚儀MMX-7特點

- 100MHz FPGA時序電路設計
- 1/8英寸VGA灰色顯示，240x160象素屏幕，25Hz刷新頻率
- 手動或自動增益控制，根據測量模式選擇(50dB增益范圍)
- 內置于探頭類型中的線性時間相關增益(TDG)
- B-掃描和大數字顯示方式
- 脈沖-回波(P-E)測量模式和回波-回波(E-E)測量模式
- 雙晶探頭
- 內置4GB SD卡
- 通過USB Type-C連接的計算機

超聲波測厚儀MMX-7 技術參數

測量
脈沖-回波(P-E)模式測量范圍：0.63mm～30.48m(鋼)
回波-回波(E-E)模式測量范圍：2.54～152.4mm(鋼，穿過涂層測量，隨涂層厚度的不同，測量范圍也會變化)
分辨率：0.01mm
聲速范圍：309.88～18542m/s
單位：公制或英制
校準：一點和兩點校準方式

顯示
顯示屏：1/8英寸VGA灰色顯示，240x160象素?？梢晠^(qū)62x45.7mm，EL背光
大數字方式：標準厚度顯示，數字高度17.78mm
B-掃描方式：基于時間的橫截面視圖。 顯示速度為每秒10到200個讀數
厚度條形掃描：速度10Hz，在B-掃描和大數字顯示中可見
穩定度指示：表示測量值的穩定性

超聲波參數
測量模式：脈沖-回波(P-E)模式，回波-回波(E-E)模式(穿過涂層)
脈沖：150V方波脈沖發生器
接收：根據選擇模式在50dB范圍內采用手動或AGC增益控制
計時：單次100MHz8位超低功耗數字化儀的TCXO計時

探頭
頻率范圍：1~10MHz
雙晶探頭
LEMO接口，1.2米探頭線
可定制用于特殊應用的探頭

存儲
容量：內置4GB SD卡
數據結構：網格(字母數字)
屏幕捕獲：位圖圖形捕獲，用于快速記錄
數據輸出：通過USB Type-C連接的計算機

功能
設置：64個用戶定義設置，用戶也可編輯出廠設置
探頭類型可選：內置雙路誤差校正，提高線性度
報警模式：上下限視聽報警
快速掃描模式：每秒250個讀數，當探頭離開時顯示zui小值

其他
鍵盤：12個觸摸鍵
電源：標配為三節5號堿性電池 ，可選鎳鎘電池或鋰電池。電量狀態指示。無操作五分鐘后自動關機。USB Type-C供電
外殼：擠壓鋁機殼，底蓋用鍍鎳鋁板加密封墊封裝
工作溫度：-10～60℃
尺寸：63.5x165x31.5mm
重量：含電池385g

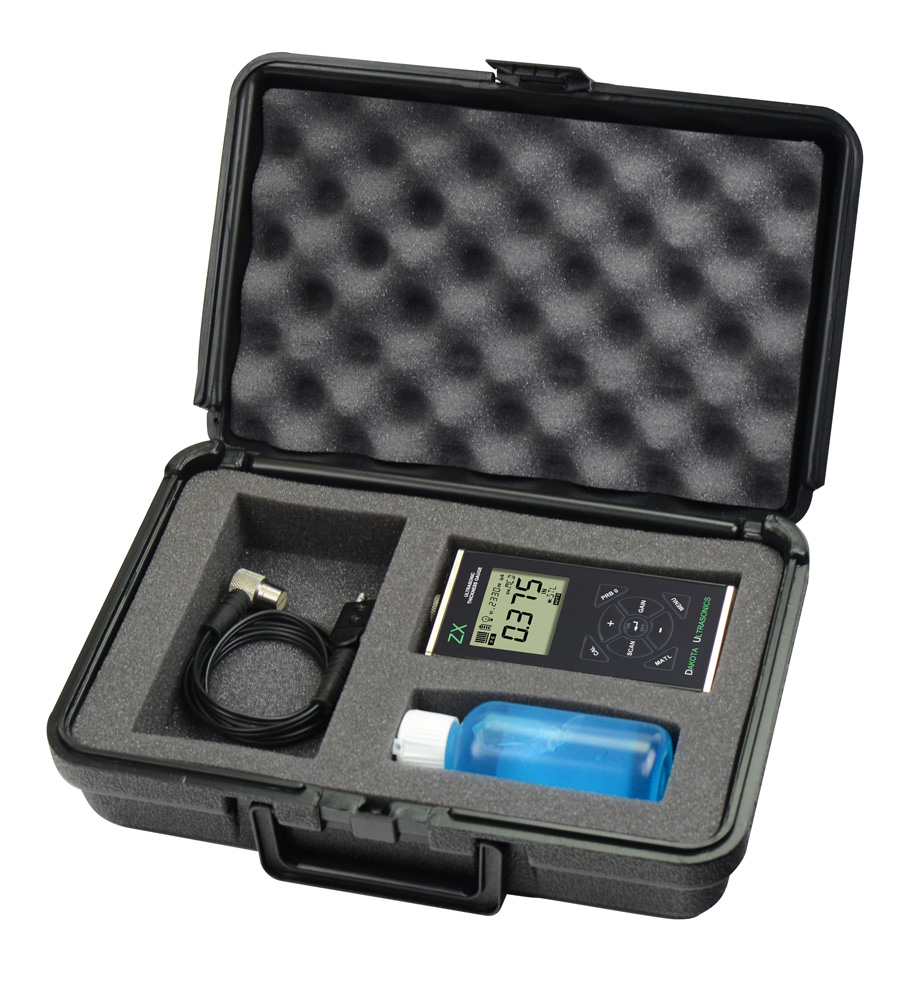

包裝：ABS工程塑料箱
出廠證書：工廠校準可追溯到NIST和MILSTD- 45662A標準

超聲波測厚儀ZX-6/ZX-6DL常用探頭

注：測試高溫表面時需用高溫耦合劑在穿透模式下，高阻抗探頭會有更好的表現
