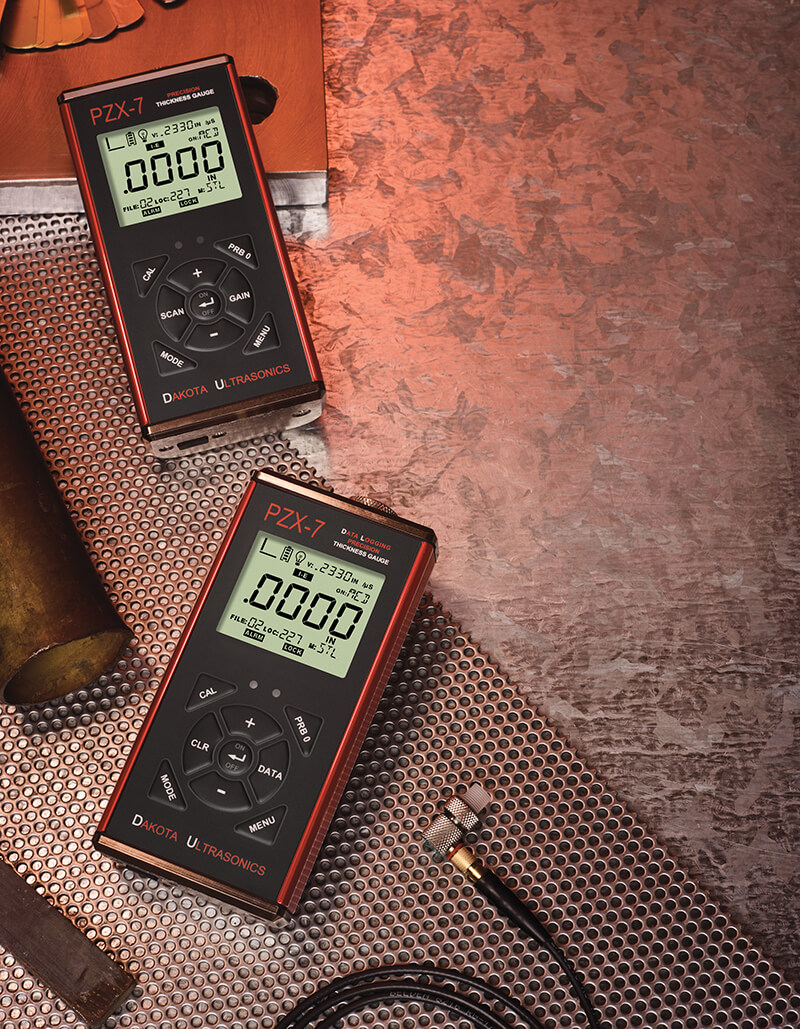

超聲波測厚儀PZX-7/PZX-7DL

美國DAKOTA公司推出的新一代精密型超聲波測厚儀PZX-7和PZX-7DL，是PX-7/PX-7DL的升級產品，具有高精度，高分辨率等特點。配備了多種測量模式，可選多種直徑、高頻或低頻探頭以解決許多潛在的應用。在回波-回波模式中，可以在不去除油漆或涂層的情況下測量材料的厚度。
符合NIST和MILSTD- 45662A標準。

特點
- 120MHz FPGA時序電路設計
- 100v尖脈沖發生器
- 多種測量模式：脈沖-回波模式、回波-回波模式、界面-回波模式、塑料模式
- 自動時間相關增益(TDG)，手動優先
- 單晶延遲塊探頭和接觸式探頭(5~20MHz)
- 低溫定制液晶顯示屏(-30℃)
- CDC兼容的接口，可選串行RS232或藍牙模塊
- USB TypeC數據接口
- 32M閃存內部數據存儲器，可存儲40組，每組250個數據，共10000個數據(PZX-7DL)
- IP65防護等級  超聲波測厚儀PZX-7/PZX-7DL

超聲波測厚儀PZX-7/PZX-7DL技術參數

測量
脈沖-回波模式測量范圍： 1.0~914.4mm(鋼)
回波-回波模式測量范圍： 延遲塊探頭0.152~25.4mm；接觸式探頭1.0~152.4m
界面-回波模式測量范圍： 延遲塊探頭1.524~25.4m
塑料模式測量范圍： 石墨延遲塊探頭0.127~6.35mm，取決于材料、探頭頻率和直徑
單位：英制和公制
分辨率：0.01或0.001mm
聲速范圍：305~18542m/s
脈沖重復頻率：200Hz
顯示刷新頻率：10Hz
增益：自動和手動控制
 時間相關增益(TDG)：在測量模式中實現

顯示
多功能7段4位半數字液晶顯 示器，數字高度為12.7mm
兩個3.2mm高14段顯示區和一個7段顯示區，用于顯示信 息和數值
附加的圖標表示功能和模式
可選擇背光(開/關/自動)，可選擇亮度(低/中/高)
條形讀數穩定性/重復性指示

功能
探頭類型： 單晶延遲塊探頭和接觸性探頭(可選接觸式探頭的直徑)
高速掃描模式： 顯示掃描期間的zui小讀數，掃描頻率為100Hz
差值模式： 顯示測量值和標稱值的差值
報警模式： 上下限聲光報警
聲速測量模式：用于球化率的測量

探頭
5~20MHz單晶延遲塊探頭和接觸式探頭
LEMO 00接口，1.2米探頭線
可定制用于特殊應用的探頭

存儲
可存儲40組，每組250個數據，一共10000個數據(PZX-7DL)

其他
鍵盤：防水防油密封按鍵膜，九個觸感反饋按鍵
電源：標配為兩節5號堿性電池 ，可選鎳鎘電池或鋰電池。電量狀態指示。無操作五分鐘后自動關機。USB Type-C供電。
重量：312g(含電池)
尺寸：63.5x131.3x31.5mm
操作溫度：-30~75℃
外殼：擠壓鋁制外殼，底蓋為鎳板鍍鋁，環保封裝
包裝：ABS工程塑料箱
出廠證書：工廠校準可追溯到NIST和MILSTD-45662A標準

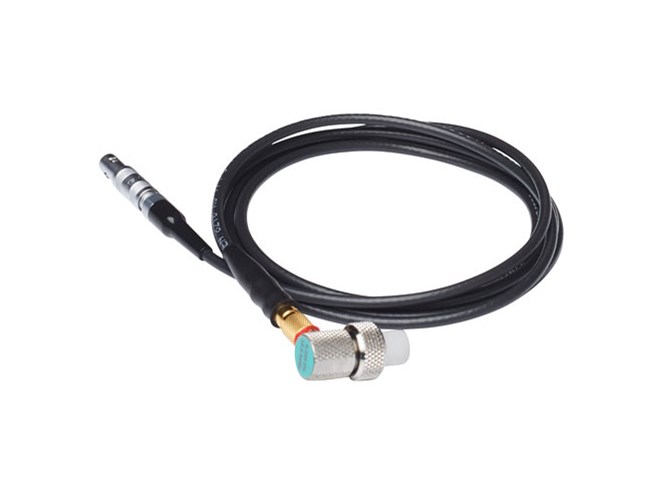

常用探頭

配件
