美國UVP Analytik Jena臭氧發生器：SOG-1（97-0066-02）和SOG-2（90-0067-02）內置90-0004-01 筆式紫外線燈管

Analytik Jena 97-0066-02和97-0067-02臭氧發生器產生連續的臭氧流用于水凈化和空氣污染研究的穩定來源。 廣泛應用于現場和實驗室臭氧分析儀的校準,臭氧濃度為0-20ppm，0-1500ppm！

Analytik Jena UVP 臭氧發生器的主要特點

穩定的臭氧發生器利用氧在短波（185nm）UV下的光化學反應產生連續的臭氧流。包括型號的電源，為185nm紫外燈提供可靠穩定的電源，提供均勻的臭氧產生.

以下的穩定來源：

儀器開發

氧化劑源用于材料的老化和氧化劑測試

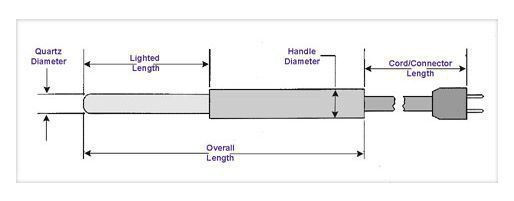

97-0066-01（-02）和97-0067-01（02）包括插入發生器箱中的Pen-Ray紫外燈，并且可以移除并用于其它應用中。 臭氧發生器97-0068-01和97-0068-02由連接到一個手柄的一對雙孔紫外燈組成，用于產生大的臭氧體積。

穩定的臭氧發生器被設計為穩定臭氧產量的來源，范圍從 0.1 ppm 到 5 ppm。這些設備利用 185nm紫外線的光化學反應從氧氣中產生臭氧。一個單元由一個穩定的 185nm紫外輻射源、一個石英反應管和輻射外殼組成。穩定的輻射源由插入輻射外殼的 Pen-Ray? 紫外線汞燈和外部鎮流器電源組成。該系統與適當供應的干燥空氣或均勻流速的氧氣相結合，將為儀器或其他臭氧利用設備中數百小時的運行提供穩定的臭氧源。

臭氧發生器操作注意事項

吸入高濃度臭氧是危險的，應避免。 1.0 ppm 的濃度被認為是允許的大濃度。 0.01 ppm 的濃度可以被嗅覺敏銳的人檢測到。對于大多數人來說，0.l ppm 的臭氧濃度會刺激鼻子和喉嚨的粘膜。

警告：此燈會發出短波紫外線輻射。暴露于過量的短波紫外線會導致皮膚和眼睛受傷。建議穿著適當?shù)姆雷o服和眼鏡。有關防護眼鏡的更多信息，請聯系上峰志儀器有限公司。如果發生過度暴露于臭氧的情況，應將暴露者從臭氧源中移開，并向組織輸送足夠的氧氣。應盡快咨詢醫生。

臭氧發生器的安裝步驟

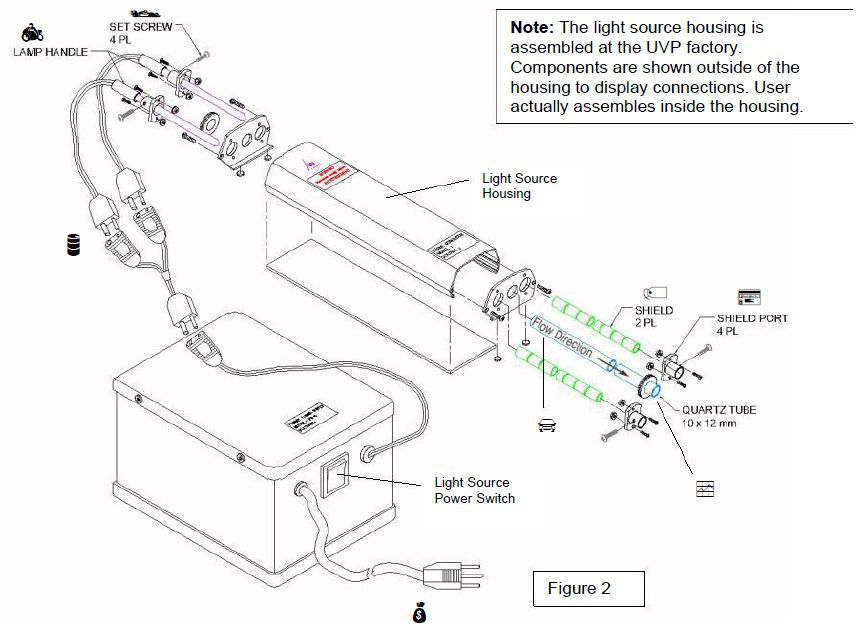

SOG-1 和 SOG-2 的安裝參見圖 1。 SOG-3 的安裝參見圖 2。

1. 將光源插入端口，將燈把手放在端口內約 0.5 英寸處。

2. 擰緊固定螺釘以將燈固定到位。

3. 用柔性塑料管（不包括；PTFE）將流動氣體連接到石英管的一側推薦的）。

4. 將石英管的另一側作為臭氧輸出端與柔性塑料管（不包括；PTFE推薦的）。

5. 將光源電纜連接到電源。

6. 將電源插入電源并打開燈。

7. 調整屏蔽長度以產生所需的臭氧濃度。

8. 擰緊固定螺釘以將防護罩固定到位。

9. 任務完成后關閉光源電源。

臭氧發生器安裝指南:

打開包裝后，確保反應管道沒有包裝材料。將管道連接到適當?shù)臍庠?。氣體流量計和差壓表通常連接在氣體供應和裝置之間的管路中。盡管流速為 1 升/分鐘，但通常將氣體溫度探頭插入單元管道的出口處。或更高，通過單元的溫升很小，有時會被忽略而不是熱.在進入管道之前進行測量，一些金屬，特別是天然橡膠管和許多塑料管，很容易與臭氧發生反應以降低濃度并產生對許多臭氧實驗有害的副產物。反應管道下游的氣體管線應由玻璃、聚四氟乙烯或類似材料制成，這些材料不利于臭氧的分解。建立適當?shù)臍饬骱?，?yīng)將 Pen-Ray紫外燈連接到電源，并將電源插入具有指定交流電壓的插座。紫外線燈管點亮時，切勿斷開紫外線燈管與紫外燈電源的連接。

注意：

電源可用于 120、220 和 240 伏交流電，以及 50 和 60 Hz 操作。正確的電壓和穩定額定值對于設備正常運行是必要的。在低于額定電壓 85% 的情況下運行設備紫外線燈可能會產生不穩定的放電和不穩定的臭氧輸出。在任何情況下都不應將電源連接到高于規定的電壓。為了獲得大的穩定性，可以在臭氧發生器主電源線中使用恒壓變壓器。

提供有刻度的防護罩，以便用戶可以減少在任何給定流速下產生的臭氧量。初，此屏蔽設置有與法蘭對齊的個索引標記（靠近開口端的標記）。在這個位置，紫外線燈管被完全覆蓋。護罩在其長度上還有許多其他索引標記，這些標記是為了方便用戶建立各種操作條件而提供的.97-0066-01 (-02) 臭氧發生器與 97-0067-01 (-02) 臭氧發生器的不同之處僅在于其尺寸以及它可以產生的潛在臭氧量。如圖 3 和 4 所示，97-0066-01 (-02) 提供高達約 0.8 ppm 的臭氧，而 97-0067-01 (-02) 提供約 3.0 ppm。這曲線是 25oC 和 760 mm Hg 干燥空氣中臭氧速率的典型響應曲線。產生的臭氧量可以通過改變氣體的流速、氣體中氧氣的百分比來調節，或者如前所述，通過調節紫外燈放電管罩來調節給予氣體的輻射量。如果需要特別高的臭氧輸出，建議使用純氧作為反應氣體，以較低的流速，在幾個按順序連接的單元上。

Analytik Jena UVP 臭氧發生器SOG-1和SOG-2的訂貨編號：

美國UVP Analytik Jena臭氧發生器：SOG-1（97-0066-02）和SOG-2（97-0067-02）

UVP Ozone Generators

The stable ozone generator utilizes the photochemical reaction of oxygen under shortwave (185 nm) UV to produce a continuous flow of ozone

A power supply included with all models, feeds reliable and stable power to the lamps providing uniform ozone generation

Product Details

UVP Ozone Generators produce a continuous flow of ozone as well as a stable source for water purification and air pollution studies. Designed for calibration of field and laboratory ozone analyzers. These generators provide a stable source for instrument development and an oxidant source for aging and oxidant testing of materials.

Applications include:

Water purification

Air pollution studies

Analytik Jena UVP 臭氧發生器SOG-1和SOG-2的使用說明書下載：

美國UVP臭氧發生器SOG-1和SOG-2操作使用說明書.pdf
